产品概览

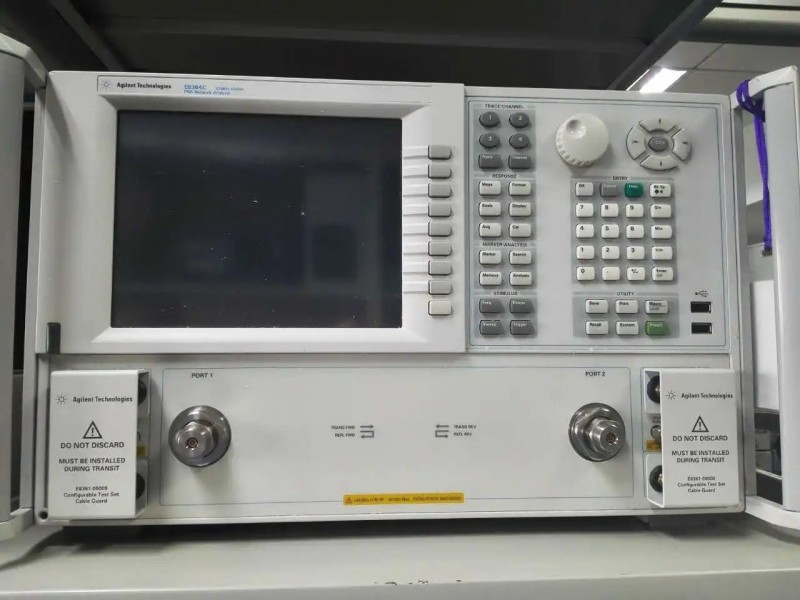

Agilent E8364C 网络分析仪是 Agilent PNA 系列网络分析仪（高性能网络分析仪）的一部分，具有满足您关键需求的z高准确度。Agilent E8364C 具有 10 MHz 至 50 GHz 的宽频率范围，并具有 2 个端口和 4 个接收器。具有四个接收器的集成 S 参数测试装置可实现真正的 TRL 校准。TRM/LRM 校准、晶圆上、夹具内、波导和天线测量都是该网络分析仪功能的一部分。带有触摸屏（1024x768 分辨率）的大型 8.4 LCD 前面板显示器集成到仪器中。增强的 Windows 图形用户界面。具有无需鼠标即可简单操作的硬键和软键。选项 14 提供可选的可配置测试装置。

Agilent E8364C 网络分析仪的特性和规格包括：

• < 26 微秒/点测量速度
• 测量通道：32个独立测量通道
• 每次扫描的测量点数：用户可定义从 2 到 20,001
• 高达 50 GHz 的系统动态范围：10 Hz IF 带宽时为 104 dB 标准
• 放大器增益压缩、谐波、IMD 和脉冲射频
• 混频器转换损耗、回波损耗、隔离度和绝对群延迟
• 迹线噪声：< 0.006 dB rms 在 1 kHz IF 带宽标准和选项 14
• 标称功率：-12 dBm 标准，-17 dBm，选项 14 和 UNL
• 频率分辨率：1赫兹
• 相位噪声：-50 dBc，1 kHz 偏移标称值
• 测试端口本底噪声：< -114 dBm 10 Hz IF 带宽标准
• IF 带宽范围：1 Hz 至 40 kHz，标称
• 射频连接器 2.4 毫米公头（50 欧姆）
• VGA 视频输出 - 15 针迷你 D-Sub
• 接口：
  • GPIB-两个端口：专用控制器和专用讲者/听者
  • 前面板上的 USB-1 端口和后面板上的 4 个端口
  • LAN-10/100 baseT 以太网；8 针配置自动选择
