品牌:远一阀门
起订:1台
供应:10000台
发货:3天内

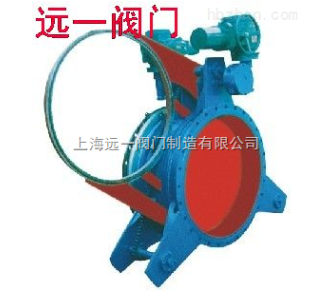

电动眼镜阀产品用途：
F943X电动扇形眼镜阀按GB6222《工业企业煤气安全规程》的有关标准同时消化吸收*技术基础上,自行研制开发的新一代产品。广泛适用于工矿企业、环境保护等行业的煤气、有毒气体介质管道中，作为可靠的切断装置。公称压力： 0.05 0.1 0.15 0.25MPa。
电动眼镜阀结构特点：
1、本阀由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。
2、阀体采用三点式锁紧扇形阀板结构。
3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠，从而增加密封圈的使用寿命，密封圈设在阀板上，便于维护时更换密封圈。
4、电动操作、工作平稳、启闭灵活、动作可靠。
5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好。
6、电动眼镜阀设有不锈刚波纹管，具有伸缩性强、使用寿命长等到优点。
安装及使用权说明：
1、本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。
2、首先启动电动夹装置把左右阀体位移使之阀体和阀板*脱离，再开启阀板电动驱动装置开启或关闭，随后再起动电动夹装置，检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作。
试验及材质：
|
公称压力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
|
密封试验压力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
|
强度试验压力MPa
|
0.375
|
0.225
|
0.15
|
0.075
|
|
驱动源
|
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
|
|||
|
适用温度℃
|
橡胶
|
硅橡胶
|
氟橡胶
|
|
|
-20-100
|
-20-250
|
-20-300
|
||
|
适用介质
|
煤气、其他可燃气体
|
|||
|
启闭时间S
|
≤60
|
|||
|
主要零部件材料
|
阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶
|
|||
主要外形尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22
|
12-φ22 |
580 |
|
350 |
490 |
445 |
24
|
12-φ22 |
580 |
|
400 |
540 |
495 |
24
|
16-φ22 |
680 |
|
450 |
595 |
550 |
24
|
16-φ22 |
680 |
|
500 |
645 |
600 |
24
|
16-φ22 |
680 |
|
600 |
755 |
705 |
26
|
20-φ26 |
680 |
|
700 |
860 |
810 |
26
|
24-φ26 |
680
|
|
800 |
975 |
920 |
26
|
24-φ30 |
680
|
|
900 |
1075 |
1020 |
26
|
24-φ30 |
710
|
|
1000 |
1175 |
1120 |
26
|
28-φ30 |
710
|
|
1100 |
1275 |
1220 |
26
|
28-φ30 |
710
|
|
1200 |
1375 |
1320 |
26
|
32-φ30 |
730
|
|
1300 |
1475 |
1420 |
26
|
32-φ30 |
830
|
|
1400 |
1575 |
1520 |
26
|
36-φ30 |
830
|
|
1500 |
1675 |
1620 |
26
|
36-φ30 |
830
|
|
1600 |
1790 |
1730 |
26
|
40-φ30 |
830
|
订货须知：
1、产品名称与型号、眼镜阀口径、是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的眼镜阀型号，请按眼镜阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
