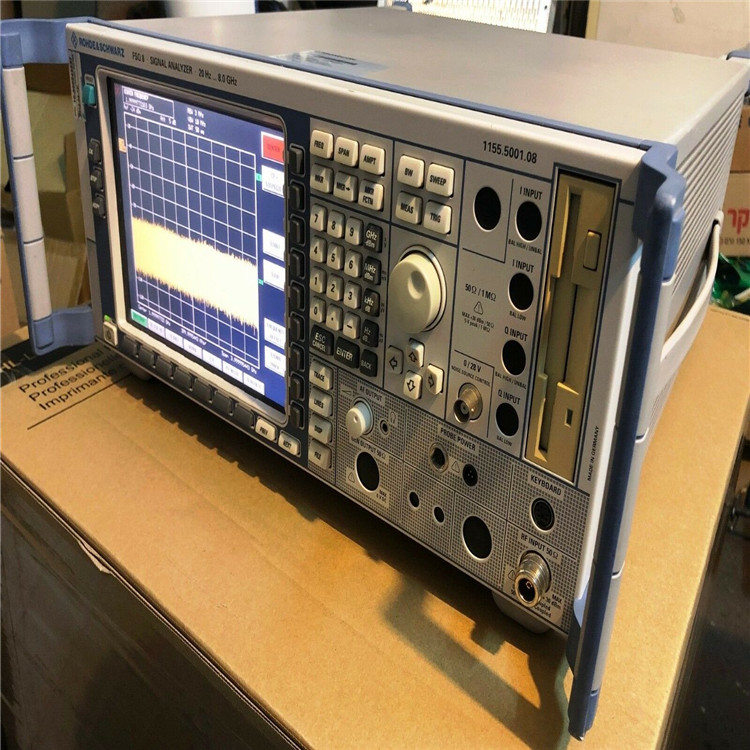

罗德施瓦茨FSQ40频谱分析仪
R&S FSQ可以提供120MHz的解调带宽，同时能提供高端频谱仪的动态范围，是集频谱仪和矢量
信号分析仪功能为一身的高端仪器。
1）频率范围：从20Hz开始，分别到3.6 GHz, 8 GHz, 26.5 GHz,和40 GHz
2）拥有高端频谱仪具有的动态范围
三阶互调截断点（TOI）：典型值25 dBm
1dB压缩点：典型值13dBm
WCDMA邻信道泄漏功率（ACLR），动态范围为84 dB（打开噪声修正之后）
3）标配解调带宽为28MHz（可以扩充到120MHz）
4）IQ存储容量为16Msample
5）提供多种应用固件选件（包括各种通讯标准的码域、调制域测量）
通用矢量信号分析功能
产品特性FSQ40回收FSQ40-FSQ40
频率范围
FSQ3: 20 Hz to 3.6 GHz
FSQ8: 20 Hz to 8 GHz
FSQ26: 20 Hz to 26.5 GHz
FSQ40: 20 Hz to 40 GHz
射频性能
显示平均本地噪声：-158 dBm (归一化到1 Hz)
相位噪声：-123 dBc / Hz 在10 kHz偏移处，CF 640 MHz
相位噪声：-160 dBc / Hz 在10 kHz偏移处，CF 640 MHz
三阶互调截断点（TOI）：典型值25 dBm
分辨率带宽：1 Hz 到50 MHz
1dB压缩点：典型值13dBm
WCDMA邻信道泄漏功率（ACLR）动态范围为77.5 dB，打开噪声修正之后可达84 dB 4载波
情况下ACLR为77dB（有噪声修正）
精度FSQ40回收FSQ40-FSQ40
到3.6GHz的总电平不确定度为0.3dB 相对功率测量
到-70dB时的线形度误差小于0.1dB
IQ Downconverter
中频A/D转换的精度为14bit，采样率81.6MHz（中频频率为20.4MHz）
中频A/D转换的精度为8bit，采样率326.4MHz（加选件FSQ-B72，中频频率为404MHz）
射频解调带宽28MHz（可扩展为120MHz）
无杂散动态范围SFDR > 80 dB
