产品概述

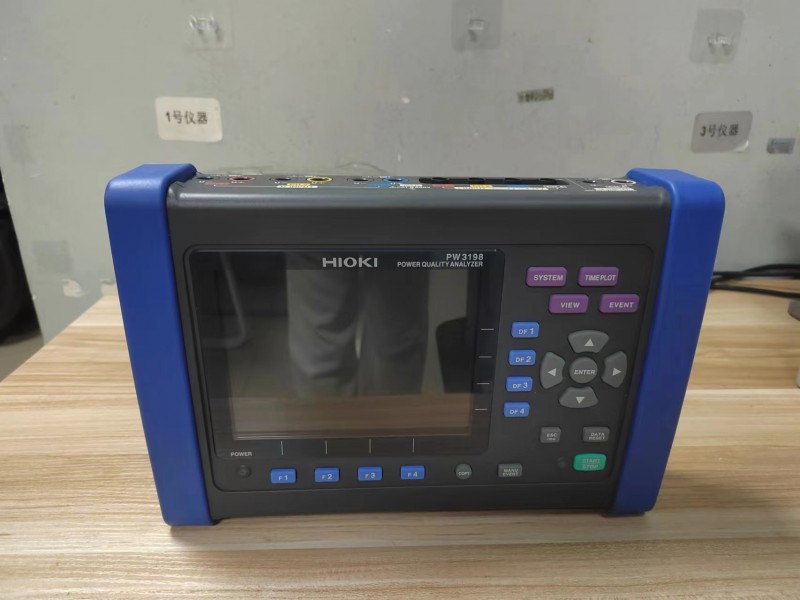

Hioki PW3198电能质量分析仪可以同时测量所有功率、谐波和错误事件的波形。当您现场的设备或系统出现问题时，Hioki PW3198将帮助您及早发现问题的原因并快速解决问题。

HIoki PW3198电能质量分析仪的特性包括:

• 根据IEC61000-4-30 ***标准验证电源问题
• 带有预设的简易设置功能

  • 只需选择测量路线、接线和夹具
  • 基于测量条件的自动一步设置
• 高精度和连续无间隙记录(V:标称电压的0.1%，A和W: 0.2% rdg。0.1%英尺/秒)
• CAT IV 600 V -对输入电源线足够安全
• 宽带电压范围允许您测量高达80 kHz的高次谐波分量
• 从低压到1300 V (3P4W线间电压)的宽动态范围
• z大6000 V瞬态过压高达700 kHz
• 局域网、USB和SD卡接口
• 用于同步多个设备的可选GPS盒

• 测量线路类型:单相2线、单相3线、三相3线或三相4线加一个额外的输入通道(在交流/DC测量期间必须与参考通道同步)
• 电压范围:
  • ?电压测量值:600.00 V rms
  • 瞬态测量6.0000 kV峰值
• 电流范围:500.00毫安至5.0000千安交流电(取决于每个电流传感器)
• 基本精度:
  • 电压:标称电压的0.1%
  • 当前:0.2% rdg。0.1% f.s. 电流传感器精度
  • 有功功率:0.2% rdg。0.1% f.s. 电流传感器精度
• 测量功能:
  • 瞬态过压:2MHz采样。
  • 频率周期:按一个周期计算，40至70Hz
  • 每半个周期刷新的均方根电压/均方根电流
  • 电压膨胀、电压骤降、电压中断
  • 突入电流
  • 电压波形比较
  • 瞬时闪烁值:根据IEC61000-4-15
  • 频率:按10或12个周期计算，40至70Hz
  • 10秒频率:在规定的10秒周期内，以全周期时间计算，40至70Hz
  • 电压波形峰值、电流波形峰值
  • 电压、电流、有功功率、视在功率、无功功率、有功功率、无功功率、功率因数、位移功率因数、电压不平衡因数、电流不平衡因数(负相、零相)
  • 高次谐波分量(电压/电流):2kHz至80kHz
  • 谐波/谐波相角(电压/电流)，谐波功率:0至50阶
  • 谐波电压-电流相角:1至50阶
  • 总谐波失真系数(电压/电流)
  • 内部谐波(电压/电流):0.5赫兹至49.5赫兹
  • k因子(倍增因子)
