品牌:是德
起订:1台
供应:9台
发货:3天内

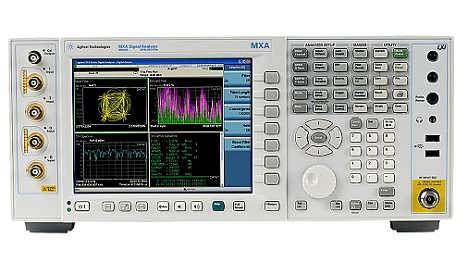

是德N9010B信号分析仪544选件
主要特性和功能
使用快速、灵活的 EXA 应对各种需求 JIANG
获得对毫米波测量结果z经济高效的分析
利用优异的电平精度、DANL 和 TOI，探测大信号遮蔽下的z小信号
使用列表扫描模式，在不连续的频率点上快速执行功率测量
X 系列测量应用软件可以简化测试
技术指标
了解详细信息: 查看技术资料
|
频率 |
无 |
|
频率选件 |
3.6、7、13.6、26.5、32、44 GHz，使用混频器可达 1.1 THz |
|
z大分析带宽 |
40 MHz |
|
带宽选件 |
标配 25，40 MHz |
|
z大实时带宽 |
无 |
|
实时带宽选件 |
无 |
|
1 GHz 时的 DANL |
-163 dBm |
|
1 GHz 时，10 kHz 频偏处的相位噪声 |
-109 dBc/Hz |
|
1 GHz 时，30 kHz 频偏处的相位噪声 |
-109 dBc/Hz |
|
1 GHz 时，1 MHz 频偏处的相位噪声 |
-136 dBc/Hz |
|
总体幅度精度 |
±0.27 dB |
|
三阶截获（TOI），1 GHz 时 |
18 dBm |
|
1 GHz 时的z大三阶动态范围 |
112 dB |
|
应用——通用 |
89600 VSA 软件 模拟解调 噪声系数 相位噪声 脉冲 MATLAB |
|
应用——蜂窝 |
GSM/EDGE LTE/LTE-Advanced NB-IoT W-CDMA/HSPA/HSPA |
|
应用——无线连通性 |
Bluetooth® (BR/EDR/LE4.2/5.0) Short Range Communications (ZigBee, Z-Wave) WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax) |
|
应用——数字视频 |
无 |
|
性能水平 |
|
|
标准衰减器衰减范围 |
60 dB |
|
标准衰减器步进 |
10 dB |
|
100% 截获概率的z短信号持续时间 |
无 |
|
信掩比 > 60 dB 时的可检测信号持续时间 |
无 |
|
无杂散动态范围 |
无 |
|
多域带宽 |
无 |
|
显示视图 |
无 |
|
触发 |
电平 射频猝发 线路 外置 周期 |
|
使用频率模板触发的应用软件 |
无 |
|
2 GHz 时的 DANL，不配备前置放大器 |
-150 dBm |
|
10 GHz 时的 DANL，不配备前置放大器 |
-147 dBm |
|
可用应用 |
是 |
|
台式 |
是 |
