品牌:ELITECHIP
工作电压:1.8~5.0V
型号:ECJ22095-83C27C

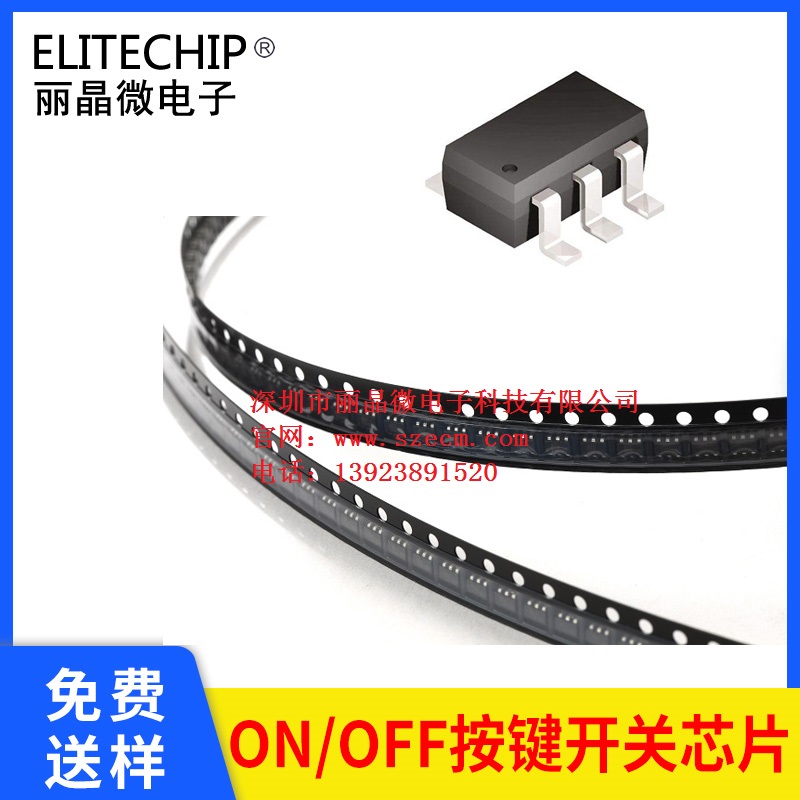

封装:SOT23-6
起订:3000PCS
供应:1000000PCS
发货:3天内
ECJ22095–83C27C 闪灯芯片方案
一． 功能说明
供电方式：DC4.5V 纽扣电池1.5V*3。一路按键输入控制，三路LED同步输出（可三选一）。上电不工作，短按一下按键，LED快闪（参考样品）。
再短按一下呼吸闪（参考样品）。再短按一下100%常亮。再短按一下关闭，依次循环。
二． 电气参数（VDD=5.0V，GND=0,TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
1.8 |
4.5 |
5.0 |
V |
|
|
工作电流 |
IOP |
-- |
1 |
-- |
mA |
|
|
静态电流 |
ISB |
|
2 |
|
uA |
|
|
震荡频率 |
FOSC |
|
2 |
|
MHZ |
|
|
驱动电流 |
IOL |
|
|
70 |
MZ |
|
|
工作温度 |
OPT |
-10 |
|
70 |
℃ |
|
三． 封装脚位图（SOT23-6）
四． PIN引脚及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT |
LED输出，低电平有效 |
|
2 |
GND |
电源负 |
|
3 |
OUT |
LED输出，低电平有效 |
|
4 |
OUT |
LED输出，低电平有效 |
|
5 |
VDD |
电源正 |
|
6 |
KEY |
触发开关 |
五． 参考电路图
六． 封装尺寸图
七． 版本说明
|
版本 |
日期 |
描述 |
|
EC22059–EBCB |
2022/4/20 |
VO1初版 |
|
ECJ22095–83C27C |
2022/7/7 |
V02更新版本 |
