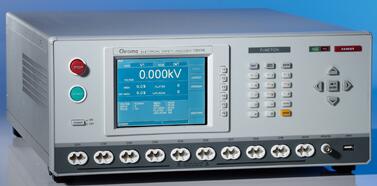

19036创伤分量EST分析仪
主要特征
5合1分析仪扫描仪（AC / DC / IR / IWT / DCR）
5kV AC / 6kV DC Hi-pot测试
5kV绝缘电阻测试
脉冲绕线测试仪（IWT）
IWT高采样率（200MHz）
10通道4线DCR测试
Δ/ Y电机DCR计算
HSCC（高速接触检查）
大支持 40通道扫描测试
英文，繁体中文和简体中文用户界面
USB波形存储和手动拷贝功能
图形彩色显示
标准的LAN，USB，RS232接口
GFI（接地故障断路器）用于机舱保护
Chroma 19036是业界首个结合冲击测试仪和耐力分析仪功能测试伤口部件冲击的测试设备。该测试仪具有5kVac / 6kVdc高压输出和6kV冲击电压，可以满足绕组元件的测试需求，为多通道扫描测试提供大10路输出，节省了时间和人力成本。
伤口部件的质量验证包括AC / DC耐压测试，IR测试和脉冲缠绕测试。Chroma将上述测试集成到19036 Wound Component EST分析仪中，可对电机，变压器和加热器等缠绕产品进行安全测试，从而验证其效率。
由于线圈绝缘不良往往造成层间短路，交叉短路和短路，线圈需要层间短路测试，原因可能是初始设计错误，制造工艺不好或绝缘材料不好。此外，安全测试仪的绕组元件还需要使用脉冲式绕线测试仪（IWT）进行测试，以检查绕组的绝缘能力。它可以在一次测试中测量多个测试点，而不是手动切换测试点。
结合脉冲绕组测试功能，19036具有6kV脉冲电压，面积尺寸比较，差分面积比较，FLUTTER DETECTION和LAPLACIAN DETECTION判断，是检测线圈绝缘不良的有效方法。
19036配备了专利的4线测试端口，兼容Drive和Sense，符合hipot规范，可提供10通道4线测试功能。当19036配置有16个扫描盒时，可进行多达40次的扫描测试。
19036还具有HSCC功能，以检查是否有任何不良联系事先测试。解决了电机或变压器接触不良造成的测试失败问题，提高了测试质量，延长了测试设备的使用寿命。
诸如UL 1004-1等电机测试标准要求高功率安全测试仪。对于需要测试大泄漏电流或进行大型设备电气安全测试的用户，Chroma 19036具有输出和测量交流100mA / DC 20mA的能力，并将高功率耐压测试和其他安全测试集成到一个是合适的设备为生产线和质量保证带来大的收益。500VA设计也符合IEC / UL的输出功率要求。
测量技术
HI-POT测试闪络检测
快速检测到的漏电流瞬态定义为高压测试中的闪络。与其他Chroma安全测试系列一样，19036具有闪络检测功能。闪络是由绝缘组件的内部或表面产生的非连续放电，导致DUT失去原有的绝缘特性，产生碳化导电路径并损坏产品。由于泄漏电流有效值无法检测到闪络，闪络检测是高压测试中不可避免的检测项目之一。
泄漏电流
冲击测试概述
冲击测试是在DUT（被测设备）上施加无损，高速，低能量的电压脉冲，对产品和缺陷产品的等效波形进行分析/比较，做出良好的判断。脉冲缠绕试验的主要功能是发现早期伤口组分难以发现的潜在缺陷，如层间短路，电晕或局部放电。
四种测试波形判断
