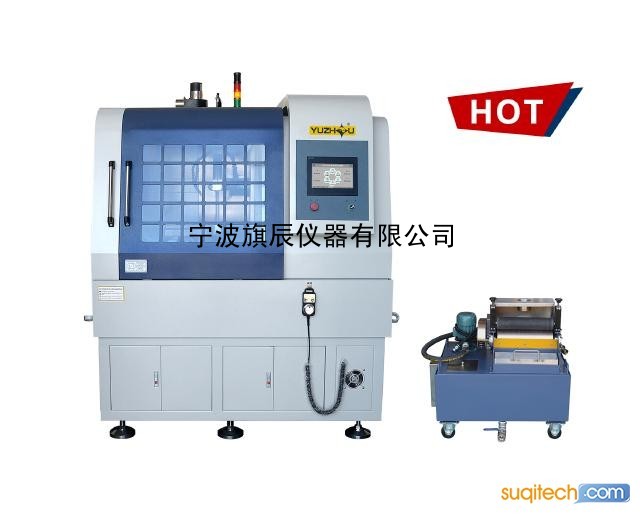

QGZ-100/120/200/300大型自动切割机(岳：187**5841***5506）
适用于各种黑色金属、有色金属、热处理件、锻造件、半导体、晶体、陶瓷和岩石等样品。
本机是一种PLC自动控制的金相试样切割机，也可通过电子手轮控制。整机结构坚固、设计合理，变频电机直连切割片，提供了电动机与切割片之间的动力传递，确保切割效率，并采用机电分离结构，有效保护电气安全，维护保养方便，使用寿命更长。采用施耐德电气和三菱软件，X，Y，Z方向自动精确控制，智能切割可根据材料硬度变换进刀量，达到快速切割效果，切割速度变频控制，具有非常高的可靠性和控制能力。
本机专为大型工件的大容量切割而设计，使维护机器零件和处理大型工件变得更加容易。滑动门和铰链门双开门结构能更加方便地将大型工件装载在合适的位置，可以从上方、前方、左侧三个方向将工件送入切割室。切割室采用全封闭式结构，运作中安全锁强制紧闭，安全可靠。配备防爆透明观察窗，强力排气装置，双LED灯照明，使观察更清晰。红一字光标定位，使切割更精准，10寸触摸屏显示及控制，设计人性化。配备移动式磁性过滤循环水箱，切割后的试样表面光亮、平整，无烧伤，是切割大型试样的理想设备。特别适合钢铁冶金，汽车造船，重机加工，轴承制造等行业切割大型工件，制备无烧伤
|
型号 |
QGZ-100 |
QGZ-120 |
QGZ-200 |
QGZ-300 |
|
控制方式 |
手动/自动，三轴联动，10寸工业触摸屏控制，也可切换到操作手柄控制 |
|||
|
性能特点 |
施耐德电气，三菱软件，自动排雾系统，报警系统，双LED灯照明，红一字光标定位 |
|||
|
切割进给速度 |
1~200mm/min（建议5~12mm/min） |
|||
|
切割片尺寸 |
Φ350×2.5×Φ32 mm |
Φ380×2.8×Φ32 mm |
Φ400×3×Φ32 mm |
Φ400×3×Φ32 mm |
|
切割平台尺寸(X*Y) |
有X轴410×350 mm 无X轴510×350 mm |
450×350 mm |
485×400 mm |
530×630 mm |
|
Y轴行程 |
250 mm |
250 mm |
300 mm |
420 mm |
|
X轴行程 |
有X轴140 mm |
100 mm |
100 mm |
110 mm |
|
Z轴行程 |
160mm |
200 mm |
230 mm |
230 mm |
|
z大切割截面 |
100×100 mm |
120×120 mm |
200×150 mm |
300×150 mm |
|
夹具开口 |
100 mm |
120 mm |
200mm |
300 mm |
|
主轴电机 |
海光变频电机, 4kw |
ABB变频电机, 5.5kw |
ABB变频电机, 7.5kw |
ABB变频电机, 7.5kw |
|
转速 |
500-2800 r/min |
|||
|
进给电机 |
步进电机 |
伺服电机 |
||
|
输入电源 |
380V，50Hz, 20A 三相五线 |
380V，50Hz, 30A 三相五线 |
||
|
外形尺寸 |
1200×1100×1800mm |
1450×1000×1850mm |
1550×1100×1900mm |
1650×1350×1900mm |
|
重量 |
约1700kg |
约1800kg |
约2200kg |
约2500kg |
|
水箱容量 |
80L |
120L |
||
|
水泵流量 |
50L/min |
100L/min |
||
|
水箱尺寸 |
610×550×680mm |
700×630×800mm |
||
|
水箱重量 |
85kg |
90kg |
||
