YTP系列隔膜压力表是为了使通用型压力表适用于测量具有强腐蚀性、高粘度、易结晶、易凝固，温度较高的液体、气体或颗粒状固体介质的压力以及必须避免测量介质直接进入压力仪表和防止沉淀物积聚且易清洗的场合而采用有隔膜体与通用型压力表（不锈钢压力表、电接点压力表、耐震压力表、耐震电接点压力表、电阻远传压力表、差动远传压力表、数显压力表等压力仪表）组成一个系统的隔膜型压力表。YTP系列隔膜压力表主要用于石油、化工、化纤、染化、制药、制碱食品等工业部门生产过程中测量流体介质的压力。

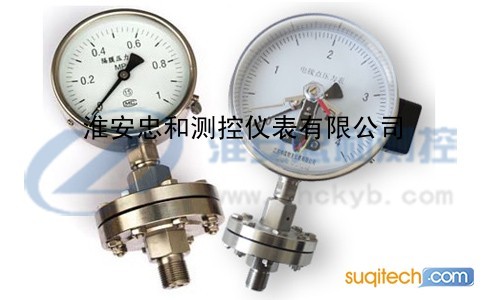

一、隔膜压力表外形照片：
二、隔膜压力表产品结构配置：
注：隔膜压力表根据隔膜体连接方式不同不仅可以做成以上的螺纹连接、法兰连接、卫生型卡盘连接，还可以做成管道式连接，管道式连接根据不同的安装需要有卡盘式、螺纹式、对夹式等等。
三、隔膜压力表选型表：
| 压力表型号 |
表盘直径 （mm） |
隔膜体 连接方式* |
表头与隔膜体 连接形式 |
膜片材质 |
量程范围 （MPa） |
说明 |
| YTP | 隔膜压力表 | |||||
| YNTP | 耐震隔膜压力表 | |||||
| YXTP | 电接点隔膜压力表（表盘60 100 150） | |||||
| YNXTP | 电接点耐震隔膜压力表（表盘100 150） | |||||
| YTZTP | 电阻远传隔膜压力表（表盘150） | |||||
| YNTZTP | 耐震电阻远传隔膜压力表（表盘150） | |||||
| YTTTP | 差动远传隔膜压力表（表盘150） | |||||
| YETP | 膜盒隔膜压力表（表盘100 150） | |||||
| -60 | 表盘直径60mm | |||||
| -100 | 表盘直径100mm | |||||
| -150 | 表盘直径150mm | |||||
| ML | 螺纹连接（≤60MPa） | |||||
| MF | 法兰连接（≤25MPa） | |||||
| MF10 | 工字型法兰连接（≤4MPa） | |||||
| MC | 卫生型卡盘连接（-0.1~0~2.5MPa） | |||||
| MN | 螺母式连接（0.1~2.5MPa） | |||||
| MZ | 螺栓式连接（1~25MPa） | |||||
| MH | 均质机式 | |||||
| MGL | 管道式螺纹连接 | |||||
| MGF | 管道式法兰连接 | |||||
| MGC | 管道式卫生型卡盘连接 | |||||
| Z | 直接连接（正常不做标注） | |||||
| GL | 角型 | |||||
| YL | 硬连接 | |||||
| RL | 软管连接 | |||||
| SR | 带散热器 | |||||
| ZN | 带阻尼器 | |||||
| 316L | 膜片材质:316L | |||||
| HC | 膜片材质:哈氏合金 | |||||
| TA | 膜片材质:钽 | |||||
| 316LPTFE | 膜片316L衬四氟 法兰或者螺纹衬四氟 | |||||
| SM | 蒙乃尔 | |||||
| -0.1~0~60 |
量程范围按照正常的压力表量程选择 |
