1. 产品名称

型  号

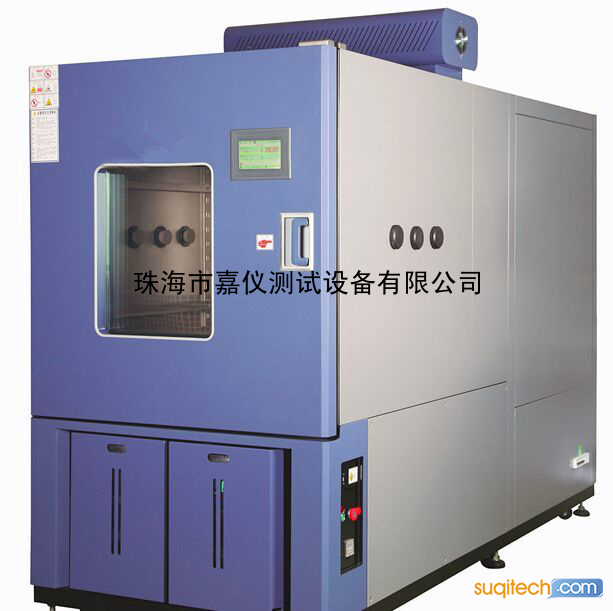

高低温快速变化试验箱

JAY-1175

2. 试样说明

本试验设备适用：

电工、电子产品、元器件、零部件及其材料在高、低温环境下储

存、运输和使用时的适应性试验。

本试验设备禁止：

易燃、易爆、易挥发性物质试样的试验或储存

腐蚀性物质试样的试验或储存

生物试样的试验或储存

强电磁发射源试样的试验或储存

2.2  水冷冷却

制冷采用水冷方式,稳定,设备噪声小,买方需提供冷却塔一套，水管为PVC供水管。

流量：25T/h（冷却塔流量要求）

买方提供软水，要求：

水管：1/2″水压：0.1～0.3 Mpa

3. 容积、尺寸和重量

3.1. 标称内容积

3.2. 内箱尺寸

3.2. 外箱尺寸

125L

深500×宽500×高500 mm

深1750×宽950×高1820

4. 性能

4.1. 测试环境条件

4.2. 测试方法

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下

参照国标及国军标相关要求

4.3. 温度范围

-40℃→+110℃

4.4. 温度波动度

±0.5℃

4.5. 温度偏差

±2.0℃

4.6. 温变范围

 -20℃～ +100℃ 平均10℃/ min  (无负载）

4.8. 满足试验标

准及检收标准

GB/T 2423.1-2001 试验 A：低温试验方法

GB/T 2423.2-2001 试验 B：高温试验方法

GJB 150.3-1986 高温试验

GJB 150.4-1986 低温试验

验收标准符合：JJF1101-2003环境试验设备温度湿度规范

GB/T 5170-2008 验收方法

5. 结构特征

5.1. 保温围护结构

外壁材料：双面镀锌钢板，表面喷塑处理

内壁材料：不锈钢板 SUS304

箱体保温材料：硬质聚氨酯泡沫+玻璃纤维

门保温材料：玻璃纤维

5.2. 空气调节通道

离心风机： 2 台，风道内还有：加热器、蒸发器.

5.3. 试验箱标准配

置

观察窗：透明电热膜中空钢化玻璃 1 个W240mm×H400mm（位于门上）包含照明灯遮挡范围

引线孔：φ50mm 1个（位于箱体左右侧）

样品架：不锈钢样品架 2 层，承重（均布）:50kg/层

照明灯: 11W/AC220V 1 个

移动脚轮：4 个

5.4. 门

单开铰链门（左铰链，右把手），配观察窗、照明灯、

窗框/门框防凝露电热装置

5.5. 控制面板

韩国进口彩色触摸屏控制器、超温保护设定器、电源开关.

5.6. 机械室

制冷机组、接水盘、排水孔

冷凝风机

冷凝器进风口过滤网

5.7. 配电控制柜

配电板、排风扇

5.8. 加热器

镍铬合金电热丝式加热器

加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）

5.9. 电源线孔及

排水孔

位于箱体背面

6. 制冷系统

6.1. 工作方式

水冷机械压缩制冷方式

6.2. 制冷压缩机

欧美著名品牌比泽尔低溫高效半密式壓縮機

6.3. 蒸发器

翅片管式换热器

6.4. 冷凝器

壳管式风冷冷凝器

6.5. 节流装置

容量控制之冷凍系統（毛细管）

6.6. 制冷机控制方

式

控制系统的 (可编程逻辑控制器)根据试验条件自动调节制冷

机的运行工况

蒸发压力调节阀

压缩机回气冷却回路

6.7. 制冷剂

R404a、R23（臭氧耗损指数为 0）
