品牌:嘉仪
标准试验指:30±0.2
圆挡板试验指:30±0.2
大挡板试验指:30±0.2
起订:1台
供应:1000台
发货:3天内
一．产品概述

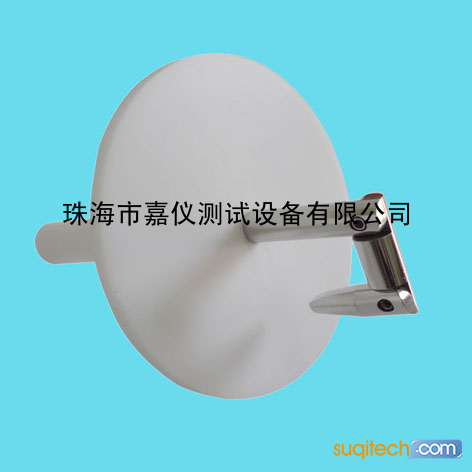

符合IEC61032图2试具B，符合GB2099、GB4208IP2、GB4706、GB4943、GB3883 图1、GB/T16842、IEC60950图2A、IEC60884、IEC60335、UL507、EN60529图1及UL1278图8.4等标准，用于防止手指触及或防触电的防护检验。标准试验指的指头模拟人的手指，由指头、指中、指座、绝缘手柄组成。有两个活动关节，能在90°内弯曲。可定制：手柄末端配可插拔香蕉插头及接线端子做防触电试验，或者手柄末端开M6螺纹孔（配合推拉力计使用）做外壳防护试验。
二．主要规格及对应技术参数：
|
参数/型号 |
JAY-I02 |
JAY-I02A |
JAY-I02B |
JAY-I02T |
|
名称 |
标准试验指 |
圆挡板试验指 |
大挡板试验指 |
带推力标准试验指 |
|
1 |
30±0.2 |
30±0.2 |
30±0.2 |
30±0.2 |
|
2 |
60±0.2 |
60±0.2 |
60±0.2 |
60±0.2 |
|
3 |
80±0.2 |
80±0.2 |
100±0.2 |
80±0.2 |
|
4 |
180±0.2 |
180±0.2 |
---- |
180±0.2 |
|
5 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
R2±0.05 |
|
6 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
S4±0.05 |
|
7 |
37o 0 -10’ |
37o 0 -10’ |
37o 0 -10’ |
37o 0 -10’ |
|
8 |
14 o 0 -10’ |
14 o 0 -10’ |
14 o 0 -10’ |
14 o 0 -10’ |
|
9 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
Ф12 0 -0.05 |
|
10 |
Ф50 |
Ф50 |
---- |
Ф50 |
|
11 |
20±0.2 |
---- |
---- |
20±0.2 |
|
12 |
Ф75±0.2 |
Ф75±0.2 |
Ф125±0.2 |
Ф75±0.2 |
|
13 |
5±0.5 |
5±0.5 |
---- |
5±0.5 |
|
14 |
---- |
---- |
---- |
10-30N推力 |
|
15 |
IEC61032.1/ GB16842.1 |
IEC60335-1/ GB4706.1 |
IEC60335-2-14/ GB4706.30 |
IEC60529/ GB4208 |
