价格:￥0.00/台
品牌:深圳市宏大电子设备有限公司
电源电压:220Ⅴ50HZ
检测范围:电池保护板参数检测
重量:4.5
起订:1台
供应:200台
发货:1天内

发送询价

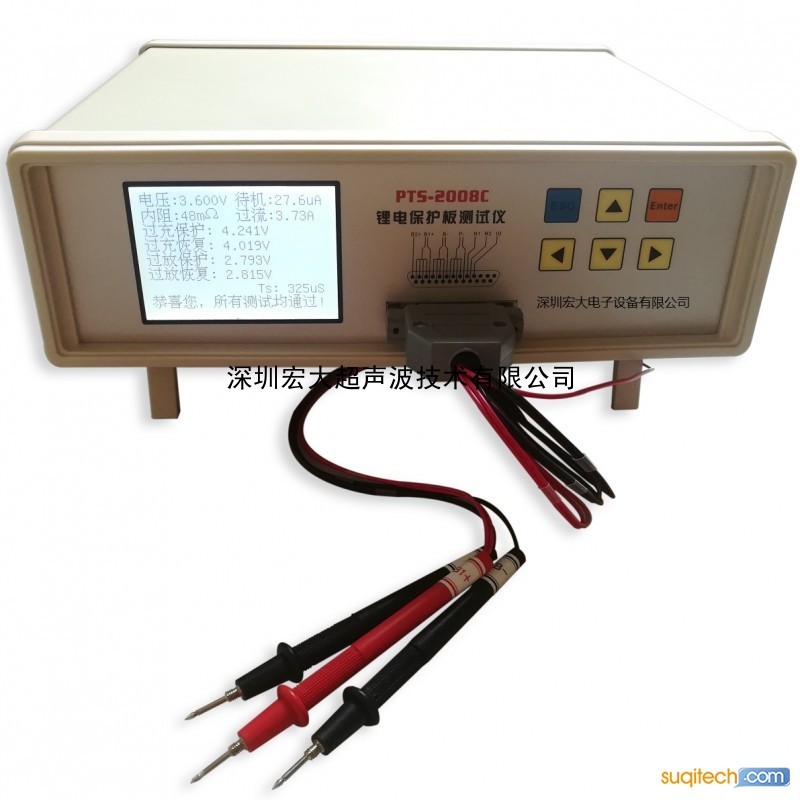

功能概述

本测试仪所具有的基本功能包括：

1. 锂电池保护板快速检测

   1．1 保护板静态耗电测试

   1．2 保护板内阻测试

   1．3 保护板过充电保护功能测试

   1．4 保护板过充电保护恢复功能测试

   1．5 保护板过放电保护功能测试

   1．6 保护板过放电保护恢复功能测试

   1．7 保护板过电流保护电流大小测试

   1．8 电池内部识别电阻1（或热敏电阻）检测

   1．9 电池内部识别电阻2（或热敏电阻）检测

   1．10 对于通讯码片的电池可进行通讯码测试（目前仅针对DS2502兼容码片）

2. 锂电池保护板精确测试

   与1所示快速测试项目一致，但是1.3~1.6可以精确测试出电流大小，并且可以测试过放电保护扣的保护板自耗电。

3. 锂电池保护板保护延时时间测试

   在此项功能中，可以测试出锂电池保护板的保护延时时间。

1. 过充电保护延时时间

2.


   过放电延时保护时间

   仪器特性指标

   仪器适用环境：

   1.温度： 0-40℃

   2.使用高度： 海拔2Km内使用

   3.相对湿度： 40-80%湿度

   测量范围：

   1.过充保护电压测量范围：------------------------ 4.150---4.500V ±1mV

   2.过充保护恢复电压测量范围：-------------------4.200---3.800V ±1mV

   3.过放保护电压测量范围：-------------------------3.200---2.000V ±1mV

   4.过放保护恢复电压测量范围：-------------------2.500---3.500V ±1mV

   5.过电流测量范围：----------------------------------0---12A ±0.1A

   6.静态电流测量范围：-------------------------------0.0---1000.0uA ±1uA

   7.内阻测量范围：-------------------------------------0---200mΩ ±1mΩ

   8.识别电阻测量范围：-------------------------------0.1---999.9K ±0.1K

   9.过充保护时间：--------------------------------0---5000mS ±1mS (1mS=0.001秒)

   10.过放保护时间：-----------------------------0---1000 mS ±1mS

   11.过电流保时时间：--------------------------0---100mS ±1mS

   测试速度：

   1） 快速测试：1秒钟（仅针对过充保护为10mS的单节保护板）

   2） 参数测试：1.7秒钟（仅针对过充保护为10mS的单节保护板）

   注意：测试时间取决于被测试保护板的各项参数，如果时间短，则测试所需时间就短，反之，测试时间就较长。

   电源电压：220V±10% 50Hz

   消耗功率：平均≤22W 瞬间值 150W

   仪器重量：4.0Kg

   仪器尺寸：L(300mm)*W(300mm)*H(100mm)

   外包装尺寸：L(360mm)*W(360mm)*H(160mm)

   总包装重量：4.4Kg

   装箱清单：

   1. 保护板测试仪1台

   2. 测试笔一套

   说明书1本
