描述

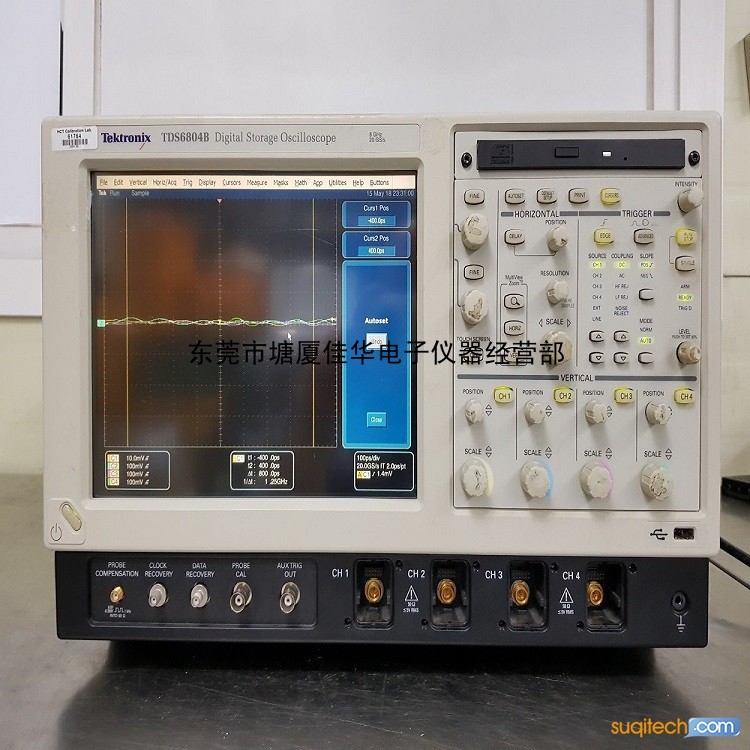

TDS6000B系列数字存储示波器提供了性能以及完整的功能集，旨在解决下一代计算机，数据通信和通信设备的设计验证，调试和合规性挑战。高带宽，高采样率和深内存也为数据采集应用提供了解决方案。TDS6000B系列DSO提供了一种新的采集架构，该架构在四个通道中的每个通道上同时具有z大采样率（20 GS / s）和记录长度（32 Megasamples）。TDS6804B使用高级DSP增强功能在所有四个通道上提供匹配的8 GHz性能，这对于高速通道间测量非常重要。每个通道上的DSP滤波器可提供模拟带宽的幅度和相位补偿，从而为高速测量提供更准确的信号保真度。分析和调试多通道串行设备设计和互连的理想选择。可以同时分析四个通道的串行数据流量。还可以禁用每个通道上的DSP滤波器，以利用真正的7 GHz模拟带宽。

特征：

• 4通道
• 8GHz带宽（增强DSP），7GHz实时带宽
• 4通道模式下20GS / s的采样率
• 标准内存：4通道模式下为2Mpts / ch
• 带有Windows XP OS的OpenChoice（R）软件提供了内置的网络和分析功能
• 高分辨率XGA显示器
• 前面板CD-R / W
• 前面板USB2.0端口
• 1000baseT网络连接
