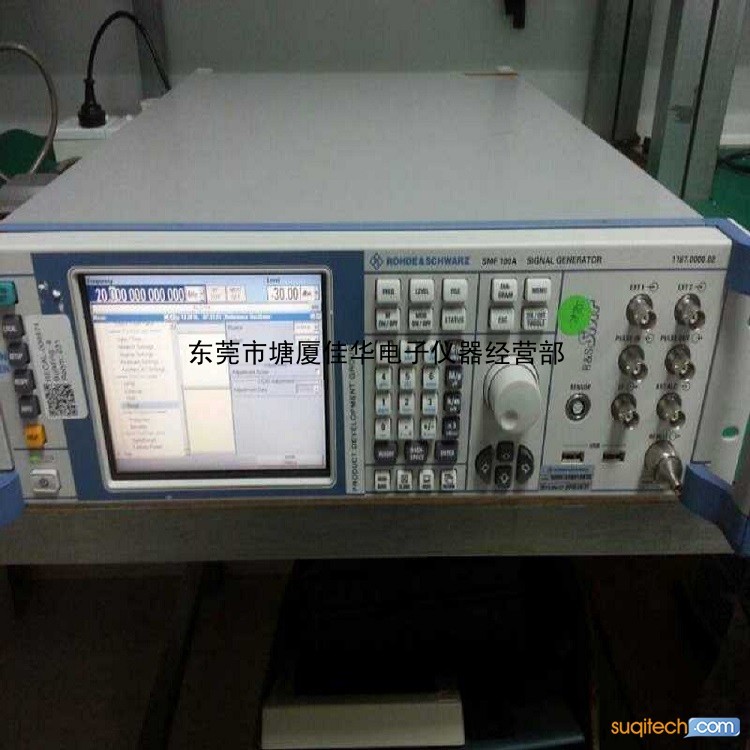

R&S?SMF100A 微波信号发生器

信号发生的重新定义

信号质量、速度和灵活性– 这些是微波信号发生器的关键性能。为了满足极高要求，

我们对R&S?SMF100A 微波信号发生器进行了全面重新设计与开发。
制造出了这一款拥有z新技术的一流微波信号发生器，并树立了新的仪器标准。

它覆盖了研发、生产、服务、维护和维修等众多应用领域。

SMF100A回收二手SMF100A信号发生器

优异的信号质量
? 极低的单边带相位噪声：典型值-120 dBc
（10 GHz载波频率；10 kHz 载波偏移；1 Hz 测量带宽）
? 极低的宽带噪声：典型值<-148 dBc（10 GHz 载波频率）
（>10 MHz 载波偏移；1 Hz 测量带宽；+10 dBm 输出功率）
? 极低的谐波：典型值<-55 dBc（10 GHz载波频率）（+10 dBm输出功率）
? 高非谐波抑制：典型值<-62 dBc（10 GHz载波频率）
（>3 kHz 载波偏移；+10 dBm 输出功率）

适合在生产中使用
? 在整个电平和频率范围内具有非常短的电平与频率建立时间：
<4 ms（频率），<3 ms（电平），典型值<750 μs（列表模式；频率和电平）
? 极高的输出功率，典型值达到+25 dBm
? 突出的绝对电平准确度和电平重复性
? 具有用于远程控制的多种接口
? 在机架中的空间要求较低：仅三个高度单位

SMF100A回收二手SMF100A信号发生器

功率分析

使用R&S?NRP-Zx 功率传感器进行标量网络分析

在没有频谱或网络分析仪的情况下，可通过带有R&S?SMF-K28 功率分析选件的R&S?SMF100A 微波信号发生器和一个R&S?NRP-Zx 功率传感器来进行标量网络分析。比如可以测量带通滤波器的通带特性。

通过R&S?SMF100A 微波信号发生器和安装有R&S?FSP-B10 选件的R&S?FSQ 信号分析仪来进行标量网络分析

此滤波器的输入与RF 输出相连，而它的输出与一个R&S?NRP-Zx 功率传感器相连。功率传感器连接在R&S?SMF100A 上进行设置。R&S?SMF100A 按照输入的频率范围执行测量，并显示此带通滤波器的通带。此时可对滤波器进行手动调节，并且可直接在R&S?SMF100A 实时显示调整结果。

用户自定义的外部频率响应校正

功率放大器等被测设备（DUT）总具有一定的频率响应。在此情况下，信号发生器需要对频率响应进行补偿。R&S?SMF100A 专门针对这一应用提供了用户校正功能。对于一个需要校正的已知频率响应，可以输入作为频率函数的电平校正值。在这些频率点之间将进行校正值的自动插补。

为了将此过程简化，只需按一个按钮之后，R&S?SMF100A 也可通过使用外部R&S 功率传感器自动校正电平，并给出校正值。
