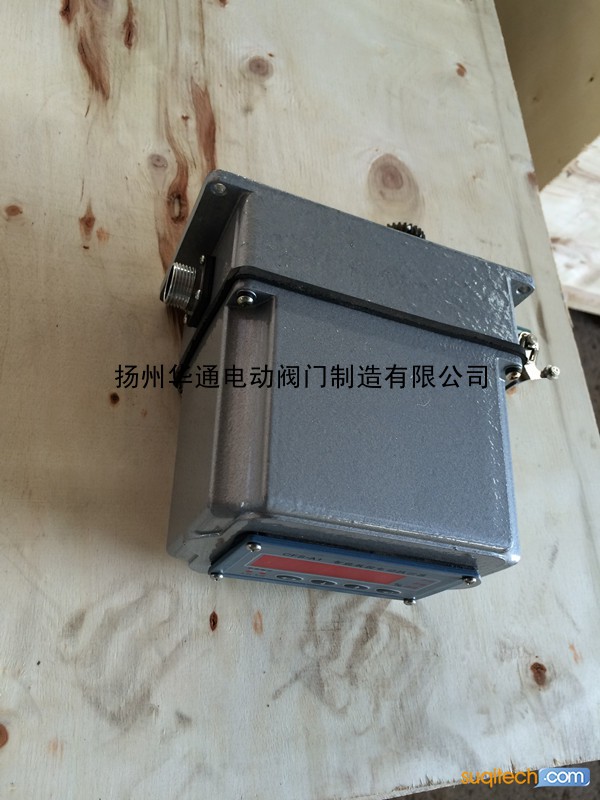

SWF-210 电动装置位置发送器

位置发送器说明书

       SWF型位置发送器是专为电动执行机构配套使用的电感式中频位置发送器，它将执行机构输出轴的机械位移转换成电信号，并作用于伺服放大器的位置反馈信号或间位始示信号，在位移终始端实现“电限位”，对工作场地处于高温，强振动区域采用分离式位置发送器，考虑到用户维修和替代方便，此位置发送器安装尺寸同老“差动型”(统一设计)一样。

   SWF型位置发送器，可实现0～10mA或4～20mA输出信号，同时实现电开式改为电关式。若有特殊要求，角行程“位反”可采用分离式位置发送器。

注意：SWF型位置发送器，对角行程和直行程电动执行机构均可采用，

      其技术参数相同而结构不同。

技术参数和性能：

限位：Ⅱ型800Ω Ⅲ型650Ω

上下限位：上限50～100％ 下限0～50％

电源电压：220V 50Hz

环境温度：0～ 50℃

环境湿度：10～70％

安装尺寸： （开孔)4-Φ5.5     85×158
