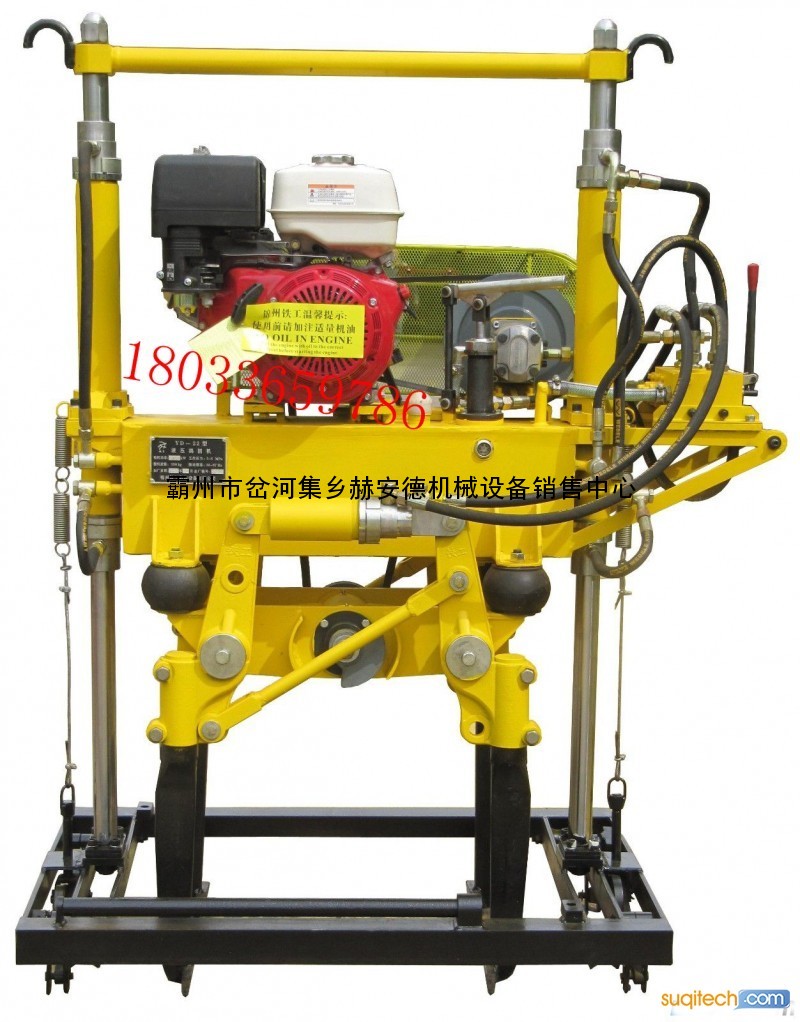

优质YD-22型铁路道碴捣固机液压线路捣固机轨枕线路捣固机

YD-22型液压捣固机说明:

YD-22型液压捣固机适用范围:

YD—22型液压捣固机，是我厂集国内外用户对捣固机的使用经验，采用新材质、新技术研制出的更新换代产品。其基本结构和原理仍然保留了老式捣固机的优点，即双导柱框架、单缸升降方式。同时通过加大镐掌下插深度，并采用增加导柱行程限位装置等方法，使其既可在国内Ⅱ型、Ⅲ型混凝土轨枕线路上进行捣固作业、也可在国外各种混凝土轨枕和钢枕线路上进行捣固作业。主要技术性能高于老式捣固机。该机即适用于不同型号钢轨及混凝土轨枕线路大、中修清筛作业后的捣固作业；又适用于新建线路道床石碴的捣固作业。该机性能优越，结构合理，安全可靠，作业效率高，完全满足了铁路道碴捣固作业的需要。

基本结构与工作原理

工作原理：YD—22型液压捣固机是以电动机为动力，通过三角带分别驱动油泵和振动轴。随振动轴高速转动的偏心体由于离心力作用，产生激振力，而油泵输出的高压油通过换向阀进入升降油缸、夹实油缸，从而驱动各执行部件，实现夹轨、下插、夹实等捣固作业功能。

基本结构：

1横梁、2升降油缸、3换向阀操纵手柄、4多路换向阀、5油箱、6振动架、7捣板、8夹轨钳、9安全销、10底架、11发动机、12手压油泵、13夹实油缸、14同步杆、15大插销
