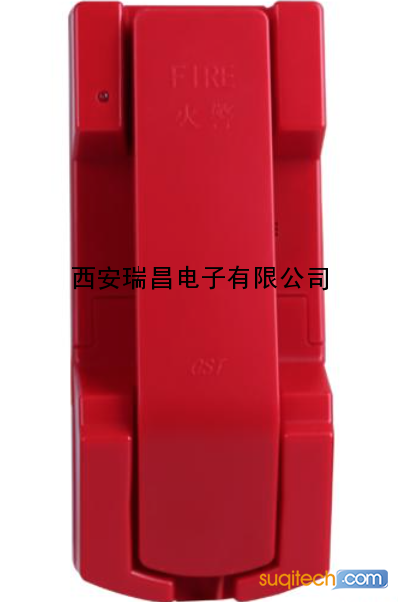

一、TS-GSTN601消防电话分机特点:

TS‐GSTN601消防电话分机是固定式消防电话分机，分机须与TSZ‐GSTN60总线式消防电话总机配合使用。TS‐GSTN601消防电话分机在正常监视状态时，指示灯闪亮以指示工作正常，当发生紧急情况时，摘下电话手柄呼叫消防电话总机。分机拨码开关预置7位编码，有效编码范围1‐99。0及大于99的地址为无效地址。

二、TS-GSTN601消防电话分机结构特征与安装：

TS‐GSTN601消防电话分机是采用86预埋合固定孔安装方式。安装时，先将本机下部机盖打开，露出安装固定孔，然后利用螺钉将本机在86预埋合固定孔上紧固连接。接线完成后，再将下部机盖盖好，固定。

本机背面的H+/H-端子连接有极性消防电话总线，导线应选用截面积大于1平方毫米的双色双绞线。

三、TS-GSTN601消防电话分机应用方法:

TS‐GSTN601消防电话分机同TSZ‐GSTN60电话总机之间通过两总线相连，两总线分正负极性。调试时与TSZ‐GSTN60消防电话总机配合试验。预置好分机编码、确定安装和接线正确无误后，接通电源。在总机上通过“设在线分机”功能操作，而将本分机登录到系统中。设置完成后，指示灯闪亮，表示分机处于正常待机状态，摘后可呼叫总机进行通话。
