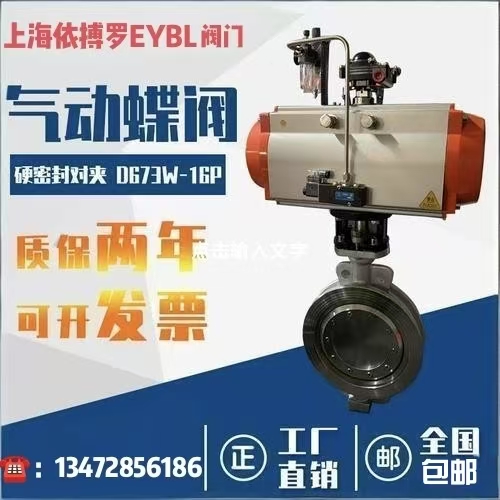

上海依搏罗ZSSW气动三偏心调节切断蝶阀的详细资料：
|
气动三偏心调节切断蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计，弹性密封和硬软多层次密封兼容的加工新工艺，使蝶阀在运行工作时密封可靠，可达到气密封无泄漏，采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构，具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定x器或电磁阀配套使用可实现比例调节或开关控制，适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。
主要技术参数和性能指标
气动三偏心调节切断蝶阀的系列参数
|
公称通径DN（mm）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
额定流量系数（CV）
|
95
|
175
|
270
|
375
|
740
|
1400
|
2100
|
3250
|
4680
|
6200
|
8100
|
11000
|
15800
|
21000
|
29000
|
38000
|
|
z大转角（σ°）
|
90°
|
|
工作气源压力（MPa）
|
0.4～0.8
|
|
工作温度范围
|
-40～250
|
|
输入信号
|
（电信号：4～20mA□dc）220VAC、24VDC
|
|
公称压力（MPa）
|
1.0、1.6
|
|
配用气接管
|
φ6×1（G1/8）
|
φ8×1.5（G1/4）
|
φ12×2（G3/8）
|
|
连接型式及标准
|
对夹式、按JB81-94
|
|
阀体材料
|
304、316、316Lz中ZG25
|
|
阀芯材料
|
304、316、316L
|
|
阀座材料
|
316、F4
|
安装与维护
1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。
2、蝶阀使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。
3、蝶阀一般都设置旁通管路，在检修或更换蝶阀时，可使用旁通管路使用流程照常进行。
4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。
5、定x器或电磁阀调试详见说明书。
6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。
7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。
