行程（mm）:300×200×200
精度解析度:1µm
测量精度:（3+L/200）µm
起订:1台
供应:99台
发货:10天内
可测量几何、点、线、圆（z大、z小和平均）、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点等等。构建：中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。影像测量工具：绘图点、z近边缘点、聚焦点、圆形框取点、z佳边缘点、z近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、z大闭合轮廓线、z近闭合轮廓线。形位公差：直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。坐标系：夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系；平移、旋转、手工调整坐标系。
仪器特点
Ø移动桥式结构，大行程全自动测量，叁轴CNC控制。
Ø精密花岗岩机台，精度高、稳定性好。
Ø全鼠标、手柄式的自动化控制，简单易用。
ØLAMOTION闭合式光栅尺，精度高、稳定性好。
Ø可变倍光学镜头，可实现变倍测量。
Ø可程控5环8区环形表面光源，LED轮廓光源。
Ø自动对焦测高，可加装接触式测头。
Øversion 智能测控全自动影像测量软件。
Ø提供多种规格标准配置，并可根据要求进行个性化定制。
|

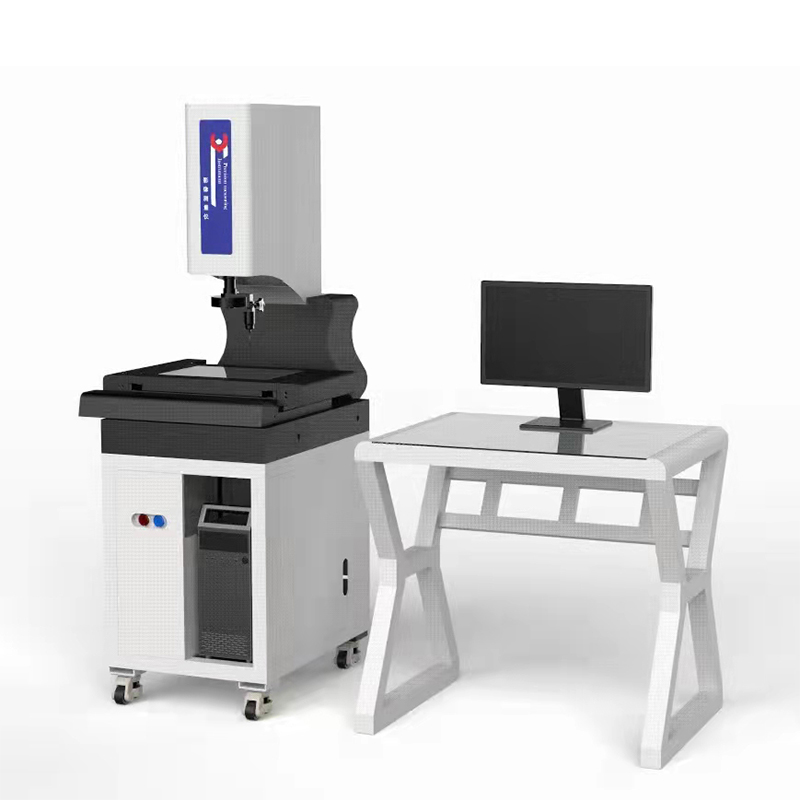

自动影像测量仪 |
||||
|
型号
|
行程（mm）
|
外部尺寸（mm） |
重量（kg）
|
承重（kg）
|
|
CNC3020 |
300×200×200 |
660×560×960 |
320 |
25 |
|
精度解析度 |
1µm |
|||
|
测量精度
|
XY轴* |
|||
|
（3L/200）µm |
||||
|
*L表示测量长度，以毫米为单位 *L, the measured length in mm. **Z轴的机械精度，聚焦的精度与工件表面有很大关系
|
||||
|
速度
|
XY轴 |
Z轴 |
||
|
380mm/s |
100mm/s |
|||
|
工作环境
|
温度：20℃±2℃ 温度变化：<2℃/hr 湿度：30～80% |
|||
|
振动：＜0.002g，＜15Hz |
||||
|
电源：200~240Vac，50/60Hz，单相：700W |
||||
