价格:￥0.00/PCS
品牌:丽晶微电子
工作电压:2.4-5.0V

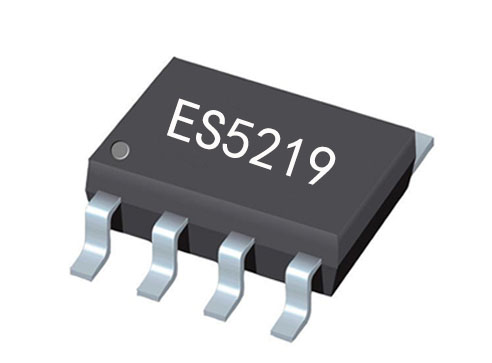

型号:ES5219-622B71
封装:SOP-8
起订:4000PCS
供应:100000PCS
发货:3天内

发送询价

ES5219-622B71双击开单击关

一． 功能说明

供电方式：VDD=6.0V  两颗2032钮扣电池串联供电。 两个按键输入控制，两路LED低电平输出。上电不工作。

3脚KEY1键:短按下按键OUT1 2835LED-60%输出，再短按一下2835 LED-80%输出，再短按一下2835 LED-100%输出及OUT2输出低电平让3014侧发光亮，再短按一下灭，依次循环。侧发光3014灯只在第三档100%亮度时才亮。

2脚KEY2键：短按下按键OUT1 2835 LED-60%输出及OUT2低电平输出3014输出常亮，再短按一下OUT1 2835 LED-80%输出及OUT2低电平输出，再短按一下OUT1 2835 LED-100%输出及OUT2低电平输出，再短按一下灭及OUT2翻转为高电平输出，依次循环。侧发光3014灯在***档15%亮度时开始亮，直到2835主灯灭时一起灭。

4脚KEY3键：3秒内短按两下按键开灯OUT1、OUT2输出低电平LED100%亮，短按一下OUT1、OUT2输出高电平LED灭。短按***下开始计时3秒，超出3秒后再短按第二下则无效。

二． 电气参数（VDD=5.0V  TA=25℃）

工作电压：2.4V-5V;

工作电流：0.6mA;

静态电流：3uA；

驱动电流：200mA；

工作温度：-10摄氏度-60摄氏度；

储存温度：-20摄氏度-100摄氏度；

三． 电路图参考

















四． 封装尺寸图（SOP-8）





五． 版本说明
