品牌:丽晶微电子
工作电压:2.4-5.0V
型号:EC250312-CB42-C02F

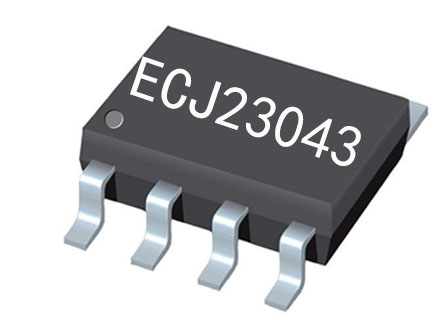

封装:SOP-8
起订:4000PCS
供应:100000PCS
发货:3天内
发送询价
EC250312-CB42-C02F 按键换段芯片
一、 功能说明
电子切换开关芯片，一路按键输入，两路LED输出；
单个按键Key控制二路Led，上电不工作，短按Key依次为：Led1亮（100%），Led2亮（100%），Led1（50%）Led2（50%）亮，灭，依次循环。
二、 电气参数（VDD=3.0V，GND=0,TA=25℃）
工作电压：2.4V-5V;
工作电流：0.5mA;
静态电流：3uA；
驱动电流：30mA；
工作温度：-10摄氏度-70摄氏度；
储存温度：-20摄氏度-100摄氏度；
三、 参考电路图
四、 封装尺寸图（SOP8）
五、 版本说明
|
版本 |
日期 |
描述 |
|
EC250312-CB42-C02F |
2025/3/15 |
V01初版 |
