品牌:OGP
OGP配件:TTL 和DRS 激光
产 地:美 国
保修期:12个月
起订:1东莞市天测光学设备有
供应:10东莞市天测光学设备有
发货:30天内
激光选项可提供高精度的单点聚焦和表面扫描功能，低能量的可见二极管激光，发射光源到零件表面，并接受反射光源，以此获得数据。通过激光扫描零件表面，以获得高分辨率的表面轮廓。

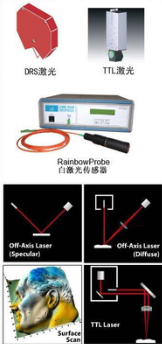

可以选择的激光传感器有TTL（通过镜头的）或者离轴，不同型号有不同的适用面，如漫反射或镜面的表面和不同的分辨率。离轴DRS激光、可由程序控制伸缩。
TTL（透过镜头）激光可进行快速的高度测量和表面扫描，该系统被完全整合在多元传感测量系统中，激光光斑在零件表面的扫描生成表面轮廓详细数据,并被作为多元传感测量程序中的一部分。
TTL激光狭小的光学角度适合于凹进的表面特征或与垂直表面相邻位置的测量。
DRS 激光（射程数字传感器）可被配置在SmartScope CNCTM,VantageTM, ATS,或Apex系统上，提供高分辨率的表面轮廓扫描测量，并以此作为光学系统的完美的补充。
作为由QVI SmartScope测量系统支持的传感器之一，DRS激光扫描到的数据点云可以像影像测量数据一样，被QVI 强大的测量软件轻松地处理分析。对于零件表面轮廓的精准测量，不管是线扫描还是面域扫描均可以轻松地生成自动测量程序。
DRS有一系列的型号可供选择，每一种都有自己的搜索捕捉范围，工作距离和分辨率。在SmartScopeVantage上配置的DRS可以使用程序控制激光的取用和归位，无需人为干预。
DRS如何工作？
DRS激光采用三角法确定零件表面的高度.发射激光光束到零件表面,反射光束被一个敏感单元采集到,确切的位置信息就被以选定的数据密集度和间隔输出到测量软件。
DRS Laser Resolution Capture Range
DRS-300 0.125 µm 300 µm
DRS-500 0.125 µm 500 µm
DRS-2000 1.0 µm 2000 µm
