品牌:北京中科易联科技有限公司
环境温度:-40℃～+85℃
外形尺寸:50mm（宽）×126mm（高）×94mm（厚）
重量:约500g
起订:1台
供应:10台
发货:3天内

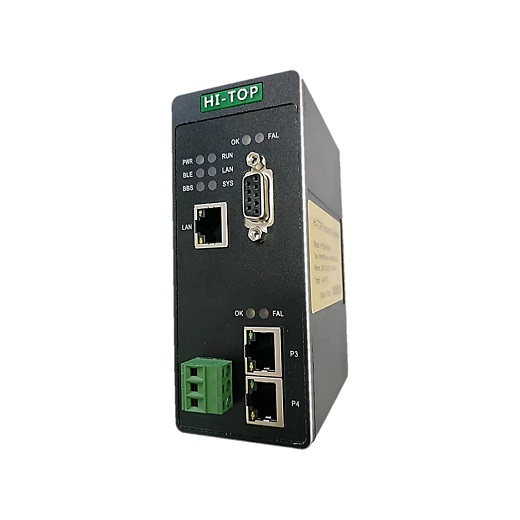

Profibus DP主站转CC-link IEFB 协议转换网关 HT3S-DPM-CIS
HT3S-DPM-CIS网关可以实现PROFIBUS接口从站设备到CC-link IEFB 接口的转换。HT3S-DPM-CIS网关连接到PROFIBUS DP总线中作为主站使用，连接到CC-link IEFB 总线中作为从站使用。
技术参数
PROFIBUS-DP/V0 协议符合GB/T 20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3 部分：PROFIBUS 规范；
PROFIBUS-DP 作为主站，波特率达到12M；
PROFIBUS-DP 作为主站，可接DP从站数量32个，单个DP从站通讯数据不超过244个字节；
PROFIBUS协议总线可接126个DP从站，建议每32个DP从站加装一个中继器，以保证总线信号质量；由于内部存储器总容量限制，如果每个站数据量较多，则DP从站的数量可能受到缩减。
采用标准9 针D 形PROFIBUS 插座（孔）。建议用户使用标准PROFIBUS插头及标准PROFIBUS 电缆。有关PROFIBUS安装规范请用户参照有关PROFIBUS 技术标准。
CClink IE FIELD BASIC技术参数
网关作为CClink IE FIELD BASIC网络的从站，可以连接三菱的PLC。
通过网关的拨码，可以设置网关占用1个站~4个站
输入输出字节数：输入字数z大128 word、输出字数z大128 word。
网关占用几个站，直接决定输入输出数量，见下表：
|
序号 |
占用站数 |
输入字数 |
输出字数 |
|
1 |
1 |
32 |
32 |
|
2 |
2 |
64 |
64 |
|
3 |
3 |
96 |
96 |
|
4 |
4 |
128 |
128 |
电气参数
电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
环境温度： 运输和存储：-40℃～85℃ 工作温度：-40℃～75℃
工作相对湿度：-25～55℃， 湿度≤95%
外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
安装方式：35mm导轨；
防护等级：IP20；
重量：约500g。
