ProfibusDP转Profin转HT3S-DPM-PNS
2024-10-31 15:15  浏览:155
价格:¥0.00/台
品牌:北京中科易联科技有限公司
环境温度:-40℃~+85℃
外形尺寸:50mm(宽)×126mm(高)×94mm(厚)
重量:约500g
起订:1台
供应:10台
发货:3天内
发送询价

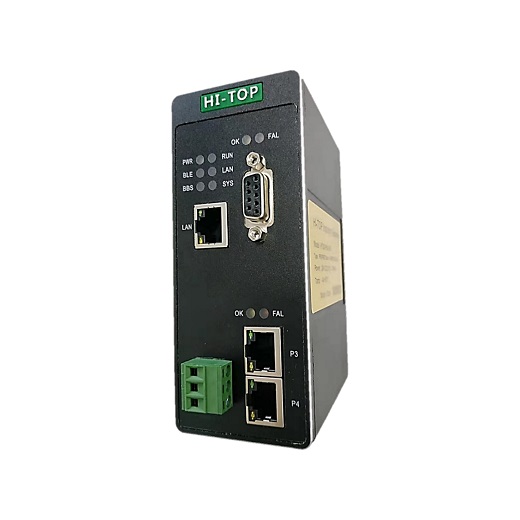

Profibus DP主站转Profinet协议转换网关 HT3S-DPM-PNS


HT3S-DPM-PNS是一款PROFIBUS DP主站功能的通讯网关。该产品主要功能是将各种PROFIBUS DP从站接入到PROFINET网络中。

HT3S-DPM-PNS网关连接到PROFIBUS DP总线中作为主站使用,连接到PROFINET总线中作为从站使用。

技术参数

PROFIBUS DP/V0 协议符合GB/T 20540-2006: 测量和控制数字数据通信工业控制系统用现场总线第3 部分:PROFINET 规范;

PROFIBUS DP 作为主站,波特率达到12M;

PROFIBUS DP 作为主站,可接DP从站数量32个,单个DP从站通讯数据不超过244个字节; 网关作为PROFINET网络的  Device设备(即从站),带2个RJ45以太网接口,支持100base-TX,MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。

适应PROFINET V2.3协议,采用实时(RT)通讯功能,符合: GB/T 25105-2014《工业通信网络现场总线规范类型10: PROFINET IO规范》,IEC 61158-5-10:2007,IDT。

支持的PROFINET数据长度:输入≤1400 字节,输出≤1400 字节,输入输出≤2800 字节。


电气参数

电源电压:直流 24V/200mA(18V~30V 可用),使用中建议接好保护地 PE

环境温度: 运输和存储:-40℃~85℃ 工作温度:-40℃~75℃

工作相对湿度:-25~55℃, 湿度≤95%

外形尺寸:50mm(宽)×126mm(高)×94mm(厚);

安装方式:35mm导轨;

防护等级:IP20;

重量:约500g。
