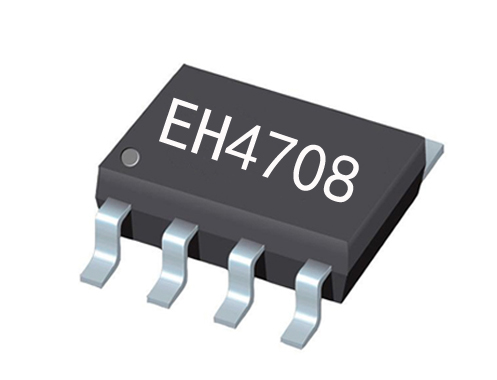

EH4708-E384-7619五档定时芯片
一． 功能说明
供电方式：DC3.7V锂电池。轻触按键输入，六路输出：4路LED指示灯、2路负载同步输出（1路高输出、1路低输出）。
5个定时模式： 2小时定时、4小时、8小时、12小时，24小时常亮，5颗LED灯分别指示不同的定时。上电不工作，短按开启 2小时定时，再短按进入4小时定时，再短按进入8小时定时，在短按进入12小时定时，再短按进入24小时常亮，再短按 OFF，依次循环。有不断电记忆功能，定时结束后再次触发按键，记忆上次定时模式。
指示灯：5个定时模式，每个模式有一颗对应的LED指示灯，定时中常亮，定时结束灭。
二． 极限参数
|
Supply voltage (Vdd)………… - 0.3V ~ 6.0V |
|
Input in voltage (Vin)…………Vss – 0.2V ~ Vdd 0.2V |
|
Operating ambient temperature (Topr) ……………-20℃ ~ 85℃ |
|
Storage ambient temperature (Tstor) …………–40℃ ~ 125℃ |
三． 电气参数（VDD=5.0V TA=25℃）
工作电压：2.4-5V；
工作电流：1.5mA；
静态电流：5uA；
驱动电流低电平输出：8-15mA；
驱动电流高电平输出：8-15mA；
过VDD极限电流：50mA；
过GND极限电流：50mA；
工作温度：-20°-85°；
储存温度：-40°-100°；
四． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
OUT1 |
LED1输出，高电平有效 |
|
3 |
OUT2 |
LED2输出，低电平有效 |
|
4 |
KEY |
按键脚，低触发 |
|
5 |
L3 |
指示灯输出 |
|
6 |
L2 |
指示灯输出 |
|
7 |
L1 |
指示灯输出 |
|
8 |
GND |
IC负极 |
五． 电路图参考
六． 封装尺寸图（SOP-8）
七． 版本说明
|
版本 |
日期 |
描述 |
|
EH4708-E384-7619 |
2024/8/2 |
V01初版 |
|
|
|
|
