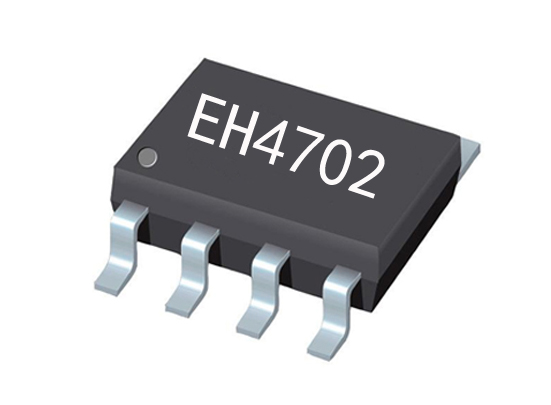

EH4702-3132-2BDF手电筒闪灯芯片
一． 功能说明
供电方式：DC3.7V锂电池。轻触按键输入，四路输出：1路负载、2路充电指示灯、1路充电使能。上电不工作。
短按一下中亮60%。
再短按一下低亮35%。
再短按一下爆闪频率8HZ占空比60%。
再短按一下关，循环。
任何模式下长按2秒进入高亮模式，短按关闭高亮模式。
低电检测功能：电池电压低于2.8V时，红灯快闪5下停止工作进入待机。充电中红灯亮，充满绿灯亮。
二． 电气参数（VDD=5.0V TA=25℃）
工作电压：2.4-5.0V；
工作电流：1mA；
静态电流：5uA；
驱动电流低电平输出：20mA；
驱动电流高电平输出：14mA；
工作温度：-10°-60°；
储存温度：-20°-100°；
三． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
R |
红指示灯输出，高电平输出 |
|
3 |
G |
绿指示灯输出，高电平输出 |
|
4 |
P13 |
充电使能 |
|
5 |
OUT |
LED输出，高电平有效 |
|
6 |
NC |
悬空 |
|
7 |
KEY |
按键脚，低触发 |
|
8 |
GND |
IC负极 |
四． 电路图参考
五． 封装尺寸图（SOP-8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EH4702-3132-2BDF |
2024/7/9 |
V01初版 |
|
|
|
|
