品牌:丽晶微电子
工作电压:2.4-5.5V
型号:EC2403-FDD3H
封装:SOP-16
起订:4000PCS
供应:1000000PCS
发货:3天内

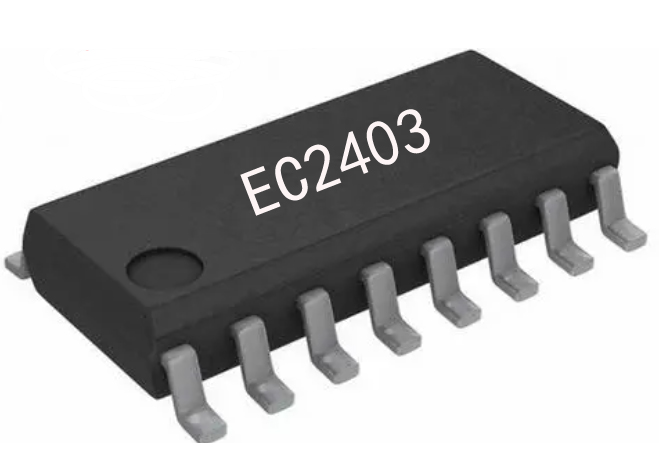

EC2403-FDD3H 编码器调光IC
一、 功能说明
上电不工作，短按Key开机，默认冷白亮，再短按切换色温依次为：暖白，冷白暖白，冷白
开启Led后旋转编码器，可调亮度
长按Key关机，有不断电亮度、色温记忆功能。
有电量指示功能。
二、 电气参数（VDD=3.0V，GND=0,TA=25℃）
工作电压：2.4-5.5V；
工作电流：1.5mA；
静态电流：10uA；
驱动电流低电平输出：9mA；
驱动电流高电平输出：8mA；
工作温度：-10°-85°；
储存温度：-20°-100°；
三、 封装脚位图（SOP16）
四、 PIN引脚名称及功能描述
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
IC正极 |
|
2 |
PA0 |
5V输入检测 |
|
3 |
STA |
充电状态检测 |
|
4 |
Key |
触发按键，低有效 |
|
5 |
Out1 |
冷白灯输出，高有效 |
|
6 |
PA1 |
PWM调光信号输出引脚 |
|
7 |
PA2 |
电压检测EN，高有效 |
|
8 |
PB0 |
升压恒流输入控制，高有效 |
|
9 |
PB1 |
电压检测引脚 |
|
10 |
Out2 |
暖白灯输出，高有效 |
|
11 |
PB2 |
编码器信号输入引脚1 |
|
12 |
PC0 |
编码器信号输入引脚2 |
|
13 |
Led3 |
电量指示灯输出引脚3 |
|
14 |
Led2 |
电量指示灯输出引脚2 |
|
15 |
Led1 |
电量指示灯输出引脚1 |
|
16 |
GND |
IC负极 |
五、 参考电路图
六、 封装尺寸图（SOP16）
七、 版本说明
|
版本 |
日期 |
描述 |
|
EC2403-FDD3H |
2024/08/09 |
V01初版 |
