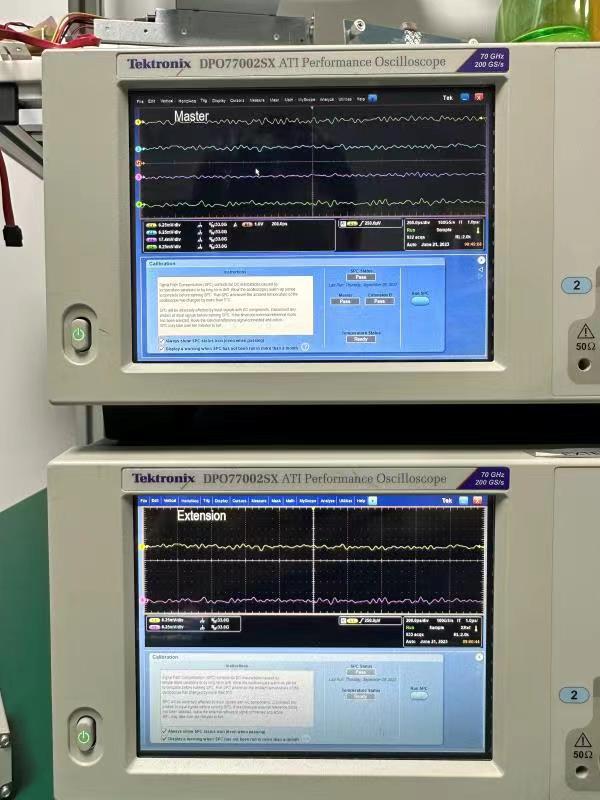

Tekronix泰克DPO77002SX ATI高性能示波器DPO77002SX

Tektronix泰克DPO77002SX 70GHz、2通道、200GS/s、62.5MPts数字示波器

特征：jiang

模拟带宽：70 GHz

模拟通道：70 GHz 1 个，33 GHz 2 个

采样率：200 GS/s、100 GS/s

记录长度：62.5M 点 – 1G 点

使用获得专利的 ATI 架构进行低噪声、70 GHz 实时信号捕获

适用于通用的多通道系统的紧凑型 5 ?" (3U) 仪器包

使用 UltraSync 多单元时间同步总线实现、可扩展的性能

高触发性能，>25 GHz 边缘触发带宽，独特的包络触发

14.1 Gbps 硬件串行触发 - 确保在指定的 8b10b 模式的个实例上触发，以隔离依赖于模式的效应

位错误检测器 - 在触发系统中实施，此功能针对定义的模式文件提供简单的位错误测量，没有丢失位

DPO70000SX ATI 高性能示波器可提供业界精准的高速信号行为捕获，以证明、验证和检定您的下一代设计。 捕获可达 70 GHz 具有低噪声、高保真度的信号，从而确保准确地测量您的信号的真实特征。
特点

低噪声 ATI 结构
高性能触发系统可隔离信号缺陷
严格的定时精度
***的时基精度
通道间时滞/定时
多台设备系统定时精度和稳定性
特点

单独部署设备
轻松聚合为一个多台设备系统
快速重新配置系统
特点

DPOJET：全面灵活的测量工具
SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
简单而广泛的 PAM4 分析 – 无需外部 CR
支持完整的 Gen3/Gen4 标准
自动一致性测试可获得完整、可靠且可重复的结果
