品牌:丽晶微电子
工作电压:2.4-5.0V
型号:EY406-2131D1
封装:SOT23-6
起订:3000PCS
供应:1000000PCS
发货:3天内

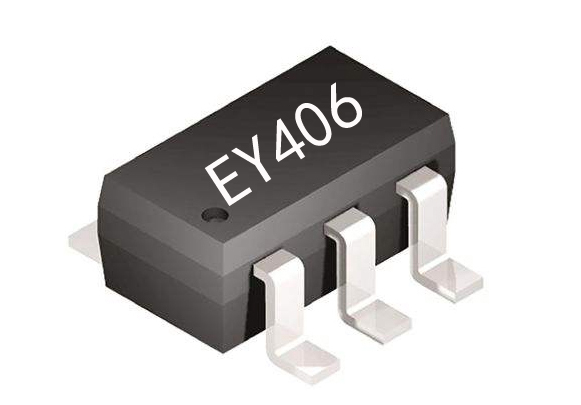

EY406-2131D1 复位开关芯片长按3秒输出1.2秒
一．功能说明
EY406-2131D1长按3秒输出1.2秒脉冲开关芯片，延时1.2秒复位开关芯片；
轻触开关Key控制二路输出Out1、Out2；
上电Out1输出低电平，Out2输出高电平；长按3秒Key，Out1输出1.2秒高脉冲，Out2输出1.2秒低脉冲，后恢复上电初始状态，中间触发按键无效。
二．电气参数（VDD=3.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
300 |
|
uA |
VDD=3.0V，输出悬空 |
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=3.0V，输出关闭 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
VDD=3.0V，Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
60 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
管脚号 |
名称 |
功能描述 |
|
1 |
Out1 |
信号输出，高脉冲有效 |
|
2 |
GND |
电源负 |
|
3 |
Key |
触发开关，低有效 |
|
4 |
Out2 |
信号输出，低脉冲有效 |
|
5 |
VDD |
电源正 |
|
6 |
NC |
悬空 |
五．封装尺寸图（SOT23-6）
六．版本说明
|
版本 |
日期 |
描述 |
|
EY406-2131D1 |
2023/12/5 |
V01F初版 |
