品牌:丽晶微电子
工作电压:2.4-5.0V
型号:EH4501-1BBC-2F9F
封装:SOT23-6
起订:3000PCS
供应:100000PCS
发货:3天内

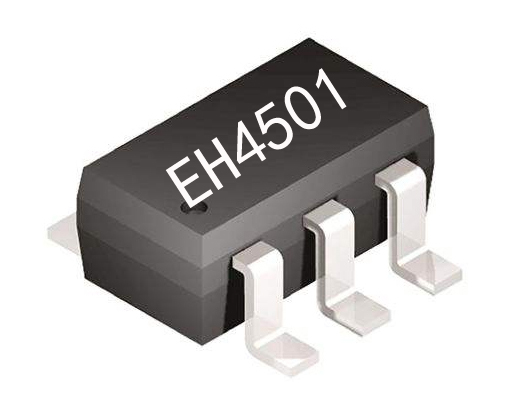

EH4501-1BBC-2F9F短按三档调光长按无极调光IC
一．功能说明
供电方式：DC3.7V锂电。轻触按键输入控制一路LED高电平输出。上电不工作。
短按一下按键，LED100%亮度。
再短按一下按键，50%亮度。
再短按一下按键，25%亮度。
再短按一下按键，灭。按键功能依次循环。
长按无极调，一次长按亮度减z低亮度10%，再次长按亮度加z高100%。
二．电气参数（VDD=3.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
0.5 |
|
mA |
VDD=3.0V，输出悬空 |
|
静态电流 |
ISTB |
|
5 |
|
uA |
VDD=3.0V，输出关闭 |
|
驱动电流 |
Iol |
|
|
20 |
mA |
VDD=3.0V，Vol=0.6V |
|
驱动电流 |
IOH |
|
|
14 |
mA |
VDD=3.0V，Voh=0.6V |
|
工作温度 |
TA |
-10 |
25 |
60 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
五．封装尺寸图（SOT23-6）
六．版本说明
|
版本 |
日期 |
描述 |
|
EH4501-1BBC-2F9F |
2024/5/30 |
V01初版 |
