品牌:深圳市丽晶微电子
型号:EH2B25-3ECD-2FA3
封装:SOT23-6
工作电压:2.2V-5.0V
起订:3000PCS
供应:10000PCS
发货:3天内

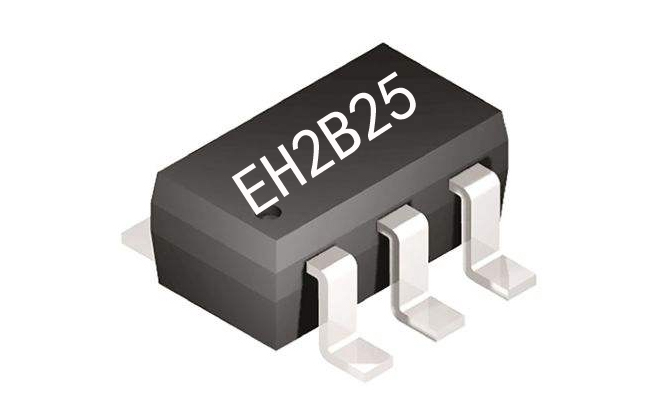

EH2B25-3ECD-2FA3闪8下鞋灯控制芯片
一．功能说明
供电方式：DC3.0V（纽扣电池）。震动开关控制LED低电平输出。
上电不工作，震动一下LED闪8下（频率3HZ），中途触发无效。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
300 |
uA |
VDD=3.0V |
|
静态电流 |
ISTB |
|
|
10 |
uA |
VDD=3.0V |
|
驱动电流低电平输出 |
IOL |
|
|
20 |
mA |
VOL=1.0V |
|
驱动电流高电平输出 |
IOH |
|
|
14 |
mA |
VOH=2.0V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-25 |
25 |
100 |
℃ |
三．封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
KEY |
按键开关，高电平触发 |
|
2 |
GND |
IC负极 |
|
3 |
NC |
LED输出，低电平有效 |
|
4 |
OUT |
悬空 |
|
5 |
VDD |
IC正极 |
|
6 |
NC |
悬空 |
五．封装尺寸图（SOT23-6）
六．版本说明
|
版本 |
日期 |
描述 |
|
EH2B25-2398-2FA3 |
2022/11/25 |
V01初版 |
|
EH2B25-3ECD-2FA3 |
2022/11/29 |
V02输出改脚位 |
