品牌:丽晶微电子
型号:ECJ22165-A7F316
封装:SOT23-6
工作电压:2.2V-5.0V
起订:3000PCS
供应:100000PCS
发货:3天内

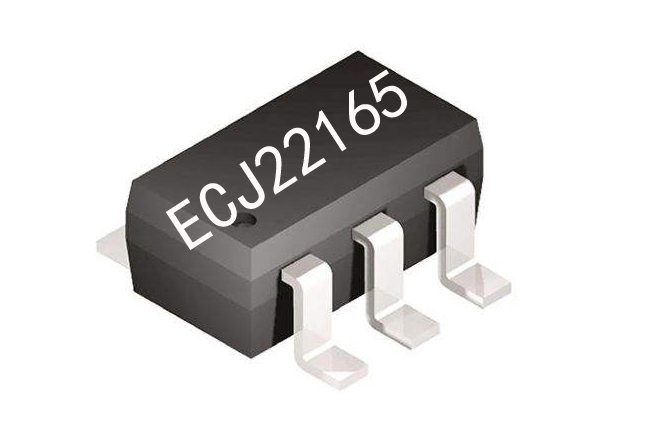

ECJ22165-A7F316长按1秒开机长按2秒关机芯片
一．功能说明
工作电压：DC2.2-5.0V。按键轻触开关KEY，控制一路OUT输出。
上电不工作，长按按键1秒开机，OUT输出高电平有效。工作中长按按键2秒关机，OUT输出是低电平。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
0.5 |
|
mA |
VDD=3.0V以下，输出悬空 |
|
静态电流 |
ISTB |
|
2 |
|
uA |
VDD=3.0V以下， |
|
驱动电流低电平输出 |
IOL |
|
13 |
|
mA |
VDD=3.0V以下，VOL=1.0V |
|
驱动电流高电平输出 |
IOH |
|
-11 |
|
mA |
VDD=3.0V以下，VOH=2.0V |
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-25 |
25 |
125 |
℃ |
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT |
信号输出，高电平有效 |
|
2 |
GND |
IC负极 |
|
3 |
KEY |
触发开关 |
|
4 |
NC |
悬空 |
|
5 |
VDD |
IC正极 |
|
6 |
NC |
悬空 |
五.封装尺寸图：
六．版本说明：
|
版本 |
日期 |
描述 |
|
ECJ22165-A7F316 |
2023/1/4 |
V01初版 |
