品牌:成都术有
尺寸:10.1cmx10.7cm
起订:1件
供应:10件
发货:3天内

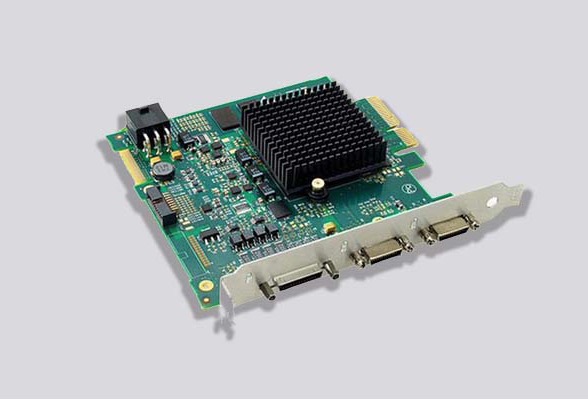

Xtium CL MX4采用工业级PCI Express™ Gen 2.0标准，是Xtium采集卡系列中的新成员。Xtium-CLMX4采集卡基于PCIe2.0主机接口，可现场配置采集两个Camera link相机或一个Camera link Medium，FULL或80位相机的图像。实现主机内存的高速访问，结构更紧凑小巧，扩展带宽到Camera link® 80位模式，实现更长的传输距离，并z大程度兼容各类型(黑白/彩色)相机。
Xtium CL MX4采集卡采用PCIe Gen 2.0接口，带宽速度超过1.7GB/s，同时支持PCIe Gen1.0插槽，传输速率可达850MB/s。数据传输引擎(DTE)在不使用专用主板或芯片组的前提下可实现z大带宽。内设功能强大的电信号，实现外部事件的同步，及状态提示LED。一个或多个卡板可用于同步采集多个面阵或线阵相机的图像。Xtium CL MX4支持一台base, Medium、Full 或 80位模式 Camera link相机，带base/Medium/Full PoCL 性能。
产品特点
紧凑型，单槽，半长PCIe2.0x4高性价比解决方案;
兼容Cameralink 2.0版本;
图像获取方式：双base、Medium、Full和80bit;
支持高宽带、长线缆传输;
支持Camera link 运行达85MHz;
完全支持Sapera LT SDK 和 T2IR 结构;
FCC、CE和ROHS兼容;
PoCL支持所有Camera link 配置;
操作系统支持：WindowsXP，Windows 7，Windows 8(32/64)。
|
型号 |
OR-Y4C0-XMX00 |
|
摄像机接口 |
2 base ，1 Full, 80-bit(Deca), Medium, |
|
像素时钟 |
20MHz~85 MHz |
|
像素位数 |
z大16 bit(mono)；z大12bit(RGB) |
|
摄像机Tap数 |
10 tap/8-bit、8tap/10-bit，9.1RGB Deca |
|
总线 |
PCIe Gen2 ×4 |
|
帧存 |
512 MB |
|
高级功能 |
ILUTS，平场校正，坏点校正，Bayer，PoCL |
|
操作系统 |
Windows XP,Windows 7 和 8（32/64bit） |
|
软件 |
Sapera Vision Software |
|
GPIO |
板载4-in/4-out |
|
尺寸 |
10.1cmx10.7cm |
