固含量:199%
防腐蚀:5000小时
摩擦系数:0.305
起订:1件
供应:9999件
发货:3天内

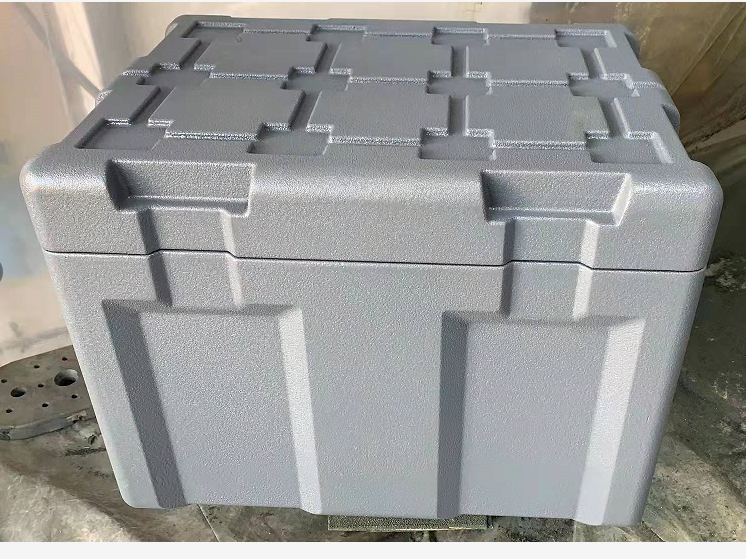

聚脲防爆防冲击涂层、防腐5000小时，应用军用空投箱防摔耐磨、石化管道高防腐、氢气管道提升密封性，防止氢气泄露
聚脲固含量99%以上，耐磨，防腐，防爆AD-HD41000系列涂层
VOC（挥发性有机物）含量为零，固含量199%以上。 防腐蚀：5000小时
为各类基底赋予优异的弹性体保护涂层，可在潮湿环境中对处理过的基底具有优异的粘接性能。
AD-HD41000系列涂层的高性能配方使其可以形成一层耐化学腐蚀和耐湿的防护层。
聚脲防水防冲击涂层
测试项目 聚脲测试方法 聚脲测试值
邵氏硬度 D ASTM D2240 60±1
摩擦系数 静态 ASTM D1894 0.305
聚脲动态0.127
聚脲介电常数ASTM D150 3.6
聚脲损耗因子ASTM D150 0.031
聚脲体积电阻ASTM D257 2.3×1014ohm.cm
DMA 测试（损失模量，E”Tg 点）ASTM D4065 -48℃
聚脲伸长率ASTM D412 162%
抗弯强度ASTM D790 18.1MPa
弯曲模量ASTM D790 386.1MPa
霉菌实验MIL-STD 810F 通过
聚脲防水防冲击涂层
拉 拔 试 验 ——粘附力
金属-无底胶ASTM C297 12.4 MPa
金属-TPM 底胶13.2 MPa
TABER 磨损（mg 损失/1000 次 往复/1000g 质量）ASTM D4060 69.8
撕裂强度ASTM D624 137.1N/mm
拉伸强度ASTM D412 23.7 MPa
水蒸气散布
ASTM E96 0.34g/m2h
盐雾测试ASTM B117 10 级3000 小时，有XPM 底胶
安全行走表面 干面 ASTM F1637.95 0.97
湿面0.82
导热性(DSC) ASTM E1952 0.13 W/K
