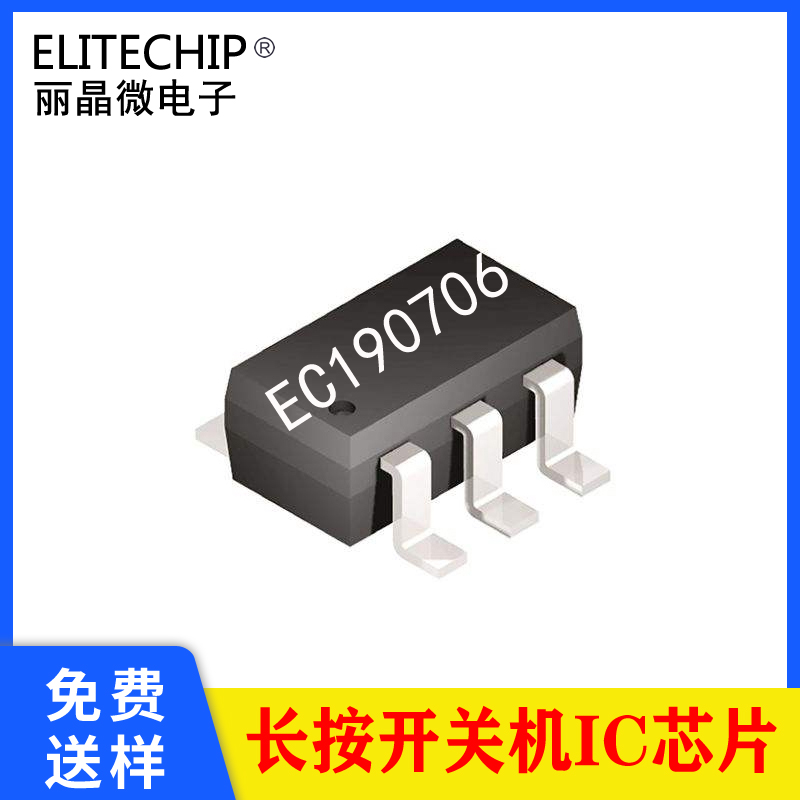

EC190706-4-EAD7长按1秒开关机芯片
一．功能说明
开关控制芯片，工作电压范围：DC 2.2-5.0V，按键轻触开关KEY，控制2路OUT1-OUT2输出，上电OUT1输出低电平，OUT2输出高电平，长按按键 1秒后OUT1输出高电平，OUT2输出低电平，再次长按1秒后输出电平翻转（OUT1输出低电平，OUT2输出高电平）。
二．电气参数 （VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
3 |
|
uA |
|
|
静态电流 |
ISTB |
|
|
1 |
uA |
VDD=3.0V |
|
驱动电流低电平输出 |
IOL |
|
20 |
|
mA |
VDD=3.0V |
|
驱动电流高电平输出 |
IOH |
|
8 |
|
mA |
VDD=3.0V |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
85 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
150 |
℃ |
|
三．封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUT1 |
信号输出，高电平输出 |
|
2 |
GND |
电源负 |
|
3 |
KEY |
触发开关 |
|
4 |
OUT2 |
信号输出，低电平输出 |
|
5 |
VDD |
电源正 |
|
6 |
NC |
悬空 |
四. 参考电路图
四 五．封装尺寸（SOT23-6）
六.版本说明
|
版本 |
日期 |
描述 |
|
EC190706-4-EAD7 |
2022/10/20 |
V01初版 |
|
|
|
|
