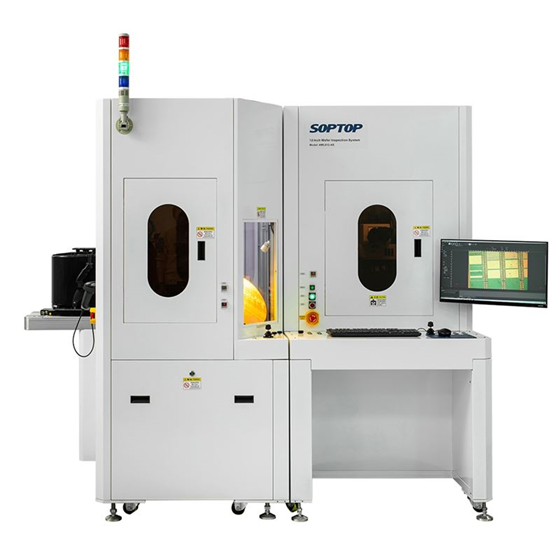

AWL系列半导体晶圆缺陷检测，兼具稳定性和安全性，能够安全可靠的传送晶圆，适合于前道到后道工程的晶圆检查一个晶圆在经过一系列复杂工序后z终变成多个IC单元，期间晶圆需要依赖搬运机在处理站之间执行快速、精确的传送作业。纳米级厚度的晶圆很容易在传送过程中损坏，而且还须确保在工序中晶圆表面不得有脏污、缺陷等。目前，半导体晶圆缺陷检测的方法主要包括光学检测法和电子束检测法。光学检测法利用光干涉原理来检测晶圆表面的微小变化，通过观察反射光的干涉现象来判断是否存在缺陷。电子束检测法则利用高能电子束扫描晶圆表面，通过检测电子束的散射和能量变化来判断是否存在缺陷。
在具体应用中，需要根据晶圆的特点和检测要求选择合适的检测方法。例如，对于较小的缺陷，光学检测法可能更合适，因为它可以提供较高的分辨率和灵敏度。而对于较大的缺陷，电子束检测法则具有更高的检测速度和准确性。
除了选择合适的检测方法外，还需要注意以下几点：
1、检测设备的精度和稳定性：需要保证检测设备的精度和稳定性，以避免误检和漏检；
2、缺陷分类和识别：需要对检测到的缺陷进行分类和识别，以便于后续的分析和处理；
3、自动化和智能化：需要不断推进自动化和智能化技术的发展，以提高缺陷检测的效率和准确性。
