韩国VMECA真空发生器

韩国VTEC/VMECA高质量集成中型键盘式真空发生器 VMECA VKM62 S1-A33-N-6

VKM61,62/VKX61,62 系列
MidiKeybord(集成式中型键盘)
特征
1.多段式喷嘴,产生高真空及快速实现真空
2.薄型（17mm）设计和轻量,设置时,空间制约z低化，可以安装在驱动部位
3.过滤器自动清洗，维持z低限度的补充修理
4.可供选择的多种组合形式的控制阀和真空传感器， 除去不经常使用功能的配置（降低费用）
5.可替换的喷嘴，迅速排除故障
6.可调节释放流量，工件的准确操控

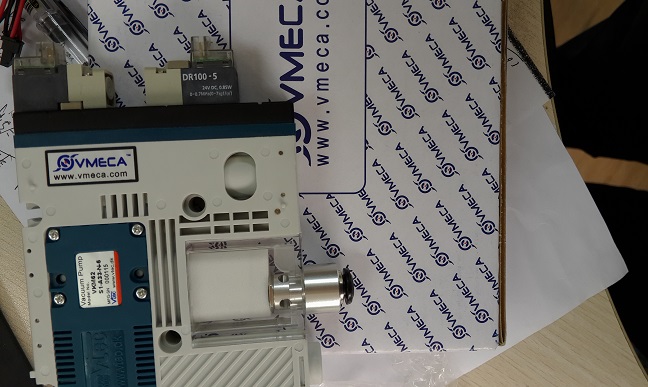

型号：Vmeca中空发生器VKM62-S1 A33-N-6  SN：000712

产品标注方式

VKM62 - M 4 -  A 3 3  S N V 6

产品型号 产品描述 Part Model#
1. 基本型号
VKM61 Midi Keyboard "M" 系列真空发生器,  37Nl/min真空流量 VKM61
VKM62 Midi Keyboard "M" 系列真空发生器,  74Nl/min真空流量 VKX62
VKX61 Midi Keyboard "X" 系列真空发生器,  31Nl/min真空流量 VKX61
VKX62 Midi Keyboard "X" 系列真空发生器,  62Nl/min真空流量 VKX62

2. 机身形式
S 单体型, M5 供给压缩空气端口
M 组合安装型, G 1/4" 供给压缩空气端口
E 组合安装型, 集中排气式, G 1/4" 供给压缩空气端口
MU 组合安装型, NPSF 1/4" 供给压缩空气端口
EU 组合安装型, 集中排气式, NPSF 1/4" 供给压缩空气端口

3. 组合安装板数
1 1-Stack
2 2-Stack
3 3-Stack
4 4-Stack
5 5-Stack
6 6-Stack
7 7-Stack
8 8-Stack

4. 压缩空气控制阀及真空开关选项
A 供给空气控制阀(状态：常闭), 真空释放控制阀(状态：常闭)
B 供给空气控制阀(状态：常开), 真空释放控制阀(状态：常开)
C 供给空气控制阀(状态：常闭), 无真空释放控制阀
D 供给空气控制阀(状态：常开), 无真空释放控制阀
E 无供给空气控制阀, 真空释放控制阀(状态：常闭)
W 电磁阀端子供给空气控制阀, 真空释放控制阀(状态：常闭)

5. 电子阀电压
1 AC 110V
2 AC 220V
3 DC 24V

6. 导线取出方式
1 电磁阀端子, DIN型(无导线)
2 电磁阀端子, DIN型(有闪烁灯, 无导线)
3 电磁阀端子, 连接插头型(有闪烁灯, 包含0.3m导线)*
2B 电磁阀端子, DIN型‘2之1’总线电缆* BCM12-3DS-1
3B 电磁阀端子, DIN型‘3之1’总线电缆* BCM8-2D-1
  *选项CL, 2B,3B 不能适用于双电磁阀.
  *3B只适用于 DC24V 和 S2, S2P的真空开关.

7. 真空开关
C 电子2输出, 无模拟输出, M8-4Pin 连接线（线长0.3m）, NPN输出 V17-C
PC 电子2输出, 无模拟输出, M8-4Pin 连接线（线长0.3m）, PNP输出 V17-PC
G 电子2输出, 无模拟输出, 4条连接线（线长2m）, NPN输出 V17-G
PG 电子2输出, 无模拟输出, 4条连接线（线长2m）, PNP输出 V17-PG
GA 电子2输出, 有模拟输出, 5条连接线（线长2m）, NPN输出 V17-GA
PGA 电子2输出, 有模拟输出, 5条连接线（线长2m）, NPN输出 V17-PGA
S1 机械式真空开关 VES-01B
S4 电子2输出, 无模拟输出,4条连接线（线长1m ）烁灯式, NPN输出 V16-1-03
S5 电子2输出, 无模拟输出,3条连接线（线长1m ）烁灯式, NPN输出 V16-1-02

8. 安全单向阀
无记号 无安全单向阀
N 有安全单向阀

9. 密封材质
无记号 丁晴橡胶(基本型)
V 氟化橡胶
E 三元乙丙橡胶

10. 真空港口
6 ø 6 (For ø 6 Hose)
8 ø 8 (For ø 8 Hose)
