品牌:锦宏牌
介质耐压:800V
额定电流:3A
机械寿命:500次
起订:5只
供应:205只
发货:15天内

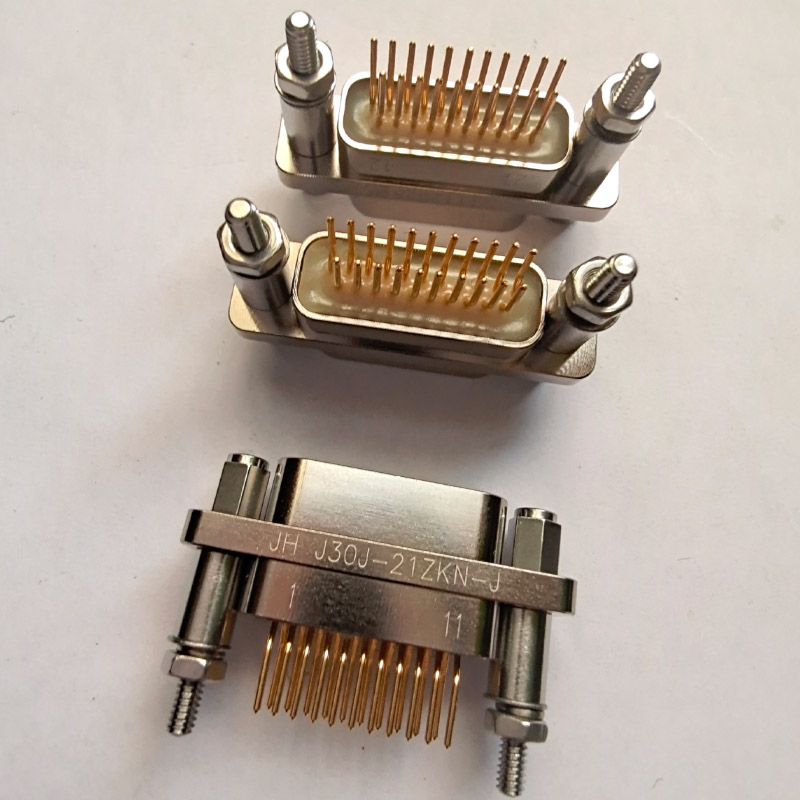

J30J系列微矩形连接器
生产厂家：西安锦宏电子有限公司
品牌：锦宏牌 产地：西安
产品准确价格和供货周期请联系我公司销售人员。
对应美国MDM系列产品
芯数：9 15 21 25 31 37 51 68 74 100 144芯十二种规格
采用绞线式弹性插针“麻花针，节点密度高”
导线线芯截芯面积0.1mm²-0.15mm²,此外还可以采用0.07 mm²的导线，但产品型号特殊
主要技术特征：|
环境温度 |
-55℃---125℃ |
接触电阻 |
≦10m欧 |
|
相对湿度 |
40℃达95% |
绝缘电阻 |
≧5000M欧 |
|
振动 |
10Hz-2000Hz 196m/s² |
介质耐压 |
800V
|
①主称代号：J30J
②系列改型：不表示-非密封性插头部分
A-快锁型
C-外壳材料为锡磷青铜并镀镍
③接触件数目：9、15、21、25、31、37、51、66、74、100、144
④连接器与接触件种类：TJ—插头装插针 ZK—插座装插孔
S-焊接
示例型号：
J30J-9TJN-J J30J-9ZKN-J J30J-15TJN-J J30J-15ZKN-J
J30J-21TJN-J J30J-21ZKN-J J30J-25TJN-J J30J-25ZKN-J
J30J-9TJNP5-J J30J-9ZKNP5-J J30J-15TJNP5-J J30J-15ZKNP5-J
J30J-21TJNP5-J J30J-21ZKNP5-J J30J-25TJNP5-J J30J-25ZKNP5-J
J30J-31TJN-J J30J-31ZKN-J J30J-37TJN-J J30J-37ZKN-J
