产品概述

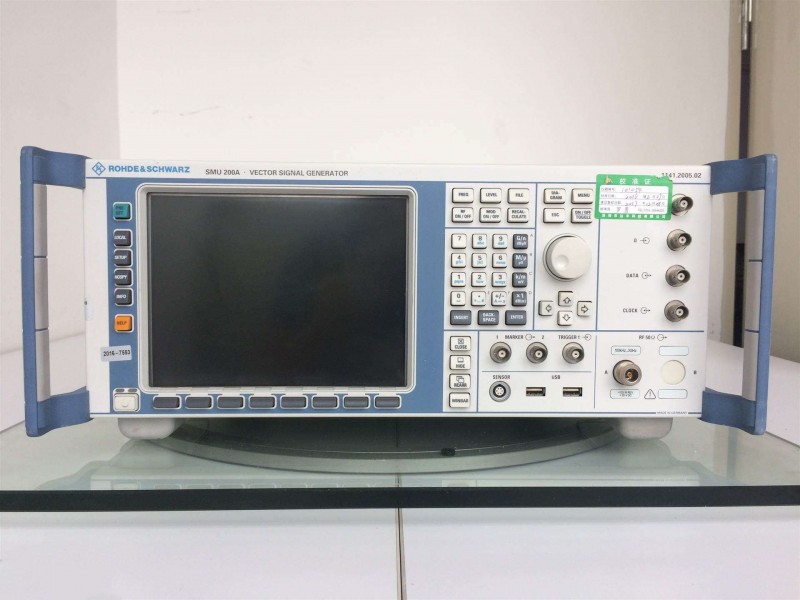

R&S SMU200A信号发生器旨在满足现代通信系统研发及其生产中遇到的所有要求。R&S SMU200A矢量信号发生器不仅将多达两个独立的信号发生器组合在一个只有四个高度单位的机柜中，还提供无与伦比的RF和基带特性。

Rohde & Schwarz SMU200A可配备多种选项，例如，适用于当今所有重要数字标准的选项，以及MIMO衰落或相位相干等功能和性能增强。

R&S SMU200A可配置为一个机柜中的两个信号发生器:

• ***条RF路径的频率选项范围为100 kHz至2.2/3/4/6 GHz
• 高达2.2 GHz或3 GHz的可选第二RF路径
• 多达两条完整的基带路径
• 数字域中基带信号的无损组合(例如，用于测试多标准基站)

SMU200A具有出色的信号质量:

• 200 MHz RF带宽的I/Q调制器
• 典型值非常低的SSB相位噪声。-135 dBc (f = 1 GHz，20 kHz载波偏移，1 Hz测量带宽)，典型值。-139 dBc，带增强相位噪声性能选项
• 典型宽带噪声。-153 dBc(连续波，f = 1 GHz，> 10 MHz载波偏移，1 Hz测量带宽)
• 3GPP FDD的出色ACLR典型值为70 dB
• 0.05 dB的极高水平重复性
• 高达19 dBm (PEP)的高输出功率，超量程 26 dBm
• 标配高稳定性参考振荡器

极度的灵活性:

• 2 x 2 MIMO，支持实时衰落
• 两种仪器可以结合使用，实现2 x 4或4 x 2 MIMO
• 可选衰落模拟器，多达40条衰落路径
• 支持EUTRA/LTE FDD和TDD信号生成
• 支持WiMAX IEEE 802.16-2004/corr 1-2005、802.16e-2005和WiBro
• 3GPP FDD的四个实时码道，支持HSDPA和HSUPA
• 一帧中具有GSM、EDGE和EGPRS2时隙的混合帧(每帧具有相同的符号速率)
• 具有用于实时信号生成的通用编码器的基带发生器
• 具有16m样本、64m样本或128样本*的任意波形发生器，由R&S WinIQSIM2和R&S WinIQSIM仿真软件支持

其他功能包括:

• 800 × 600像素的彩色显示屏(SVGA格式)
• 直观的用户界面，带有信号流的图形显示(框图)
• 通过内置瞬态记录器以图形方式显示基带信号
• 上下文相关的帮助系统
• 非常短的频率和电平设置时间(
• 全电平范围内z高6 GHz的电子衰减器
• 具有RF列表模式和多段波形的灵活高速测量
• 所需空间z小，因为两个完整的发生器容纳在一个只有四个高度单位的仪器中
• 可选数字I/Q输入和输出；R&S EX-IQ-Box支持灵活的数据格式和时钟生成
• 支持R&S NRP电力传感器
• 通过局域网(千兆以太网，VXI11)和GPIB进行远程控制
• 通过Windows远程桌面或VNC进行远程操作
• 用户可选择的触发和标记信号
• 用于键盘、鼠标和记忆棒的USB连接器
• 符合LXI类标准
