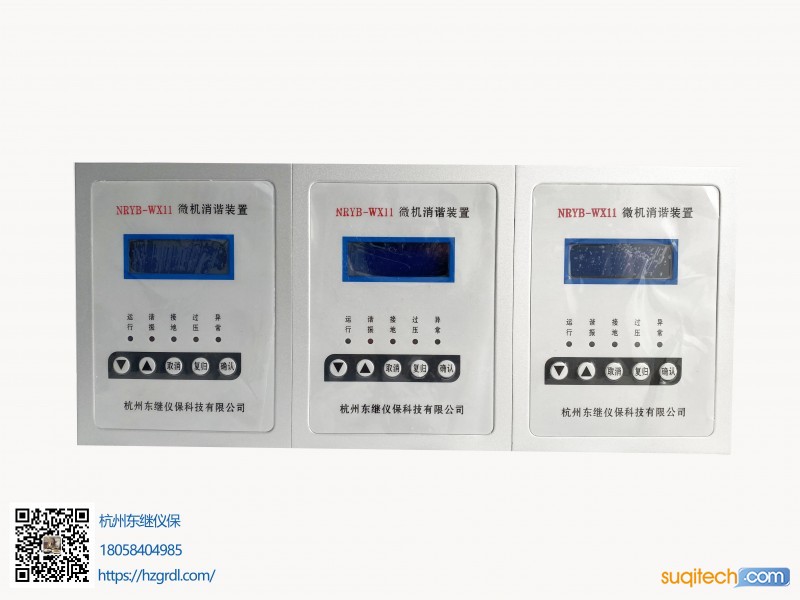

NRYB-WX11 主要功能和技术参数

1、适用范围：66KV及以下中性点不接地或经消弧线圈接地的小接地电流系统。

2、母线段数：1段。

3、消谐频率：三分频、二分频、基频、三次谐波或其它高次谐波。

4、动作频率范围（Hz）：三分频（14～18）、二分频（22～27）、基频（47～52）、三次谐

波（145～162）、其它高次谐波（频率大于52的非三次谐波）。

5、动作电压（V）：三分频、二分频30±5，基频、三次谐波、其它高次谐波（频率大于

52的非三次谐波）110±5。以上启动值为缺省经验值，用户无需整定。

6、远动报警功能：谐振报警、过电压报警、接地告警、失电告警。

本系列报警各提供一对无源触点（触点容量为8A/250VAC、8A/30VDC），在电压不超过250V，电流不超过0.5A，时间常数为5±0.75ms的直流回路中，装置输出触点的断开容量为40W。

7、工作状态指示：运行指示灯（绿色、装置正常运行时闪烁）、谐振报警灯(红色、消谐成功点亮)、接地报警灯（红色、接地故障时点亮）过电压报警灯（红色、三次谐振不成功点亮）、装置故障报警灯（红色、装置异常时点亮）。

8、通讯功能：RS485/RS232。

9、工作电源：AC/DC110V,AC/DC220V（供选择其一、请在订货时说明）。

10、使用环境：温度-10℃～55℃      湿度≤90%       大气压力80～110KP。

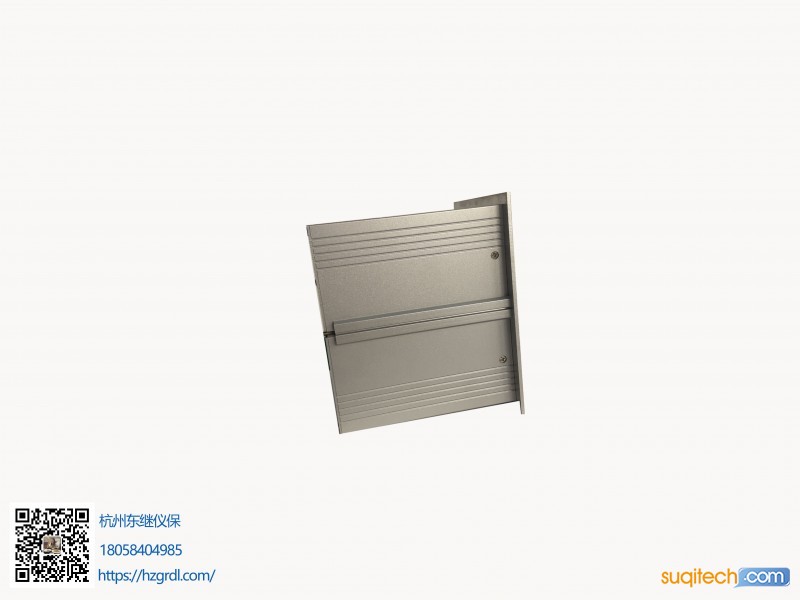

11、装置为嵌入式安装：开屏尺寸(mm)：115（宽）×153（高）   装置z大深度(mm)：140（深）。
